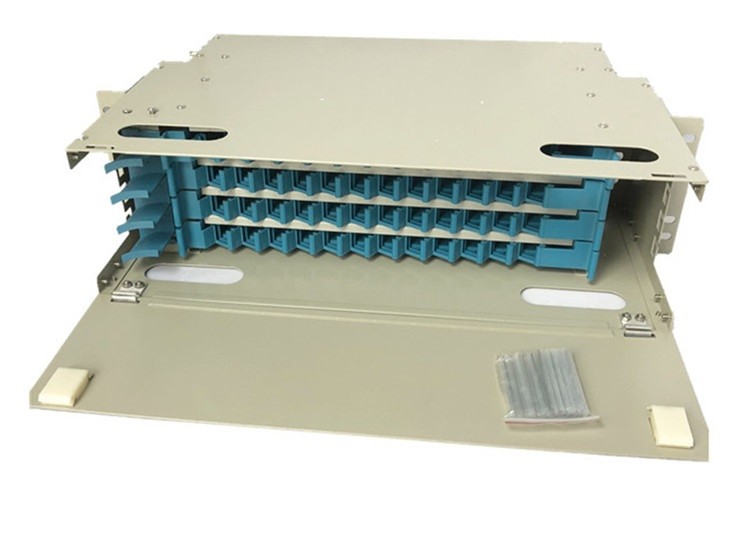

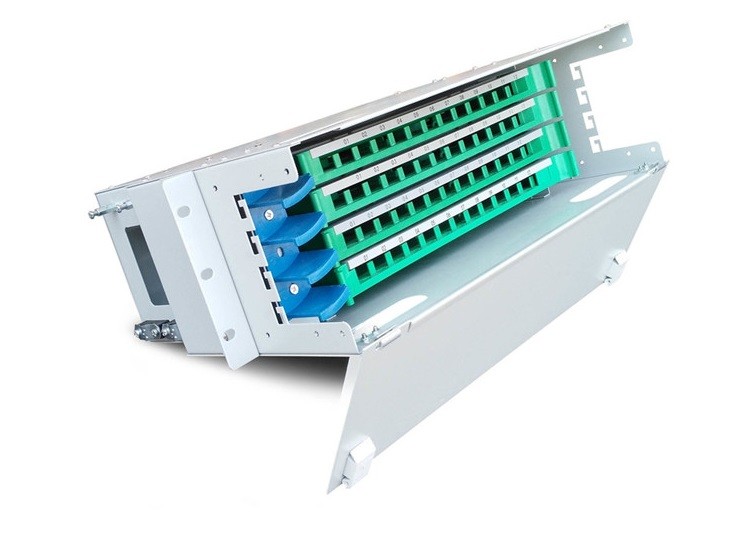

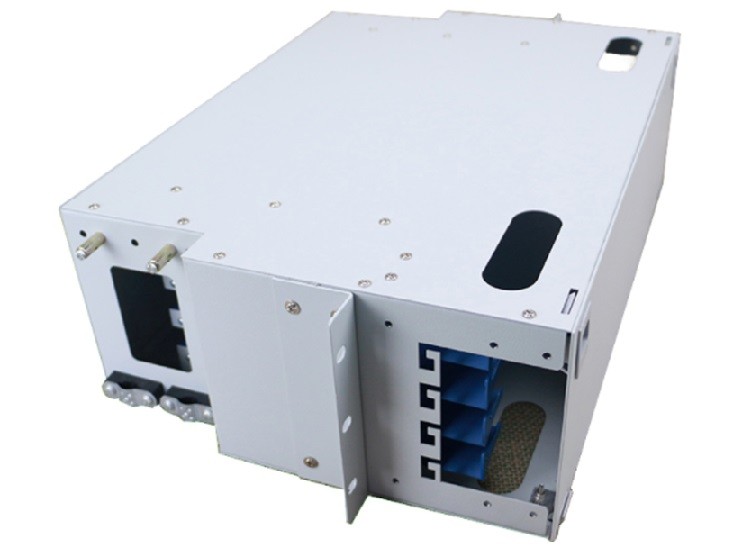

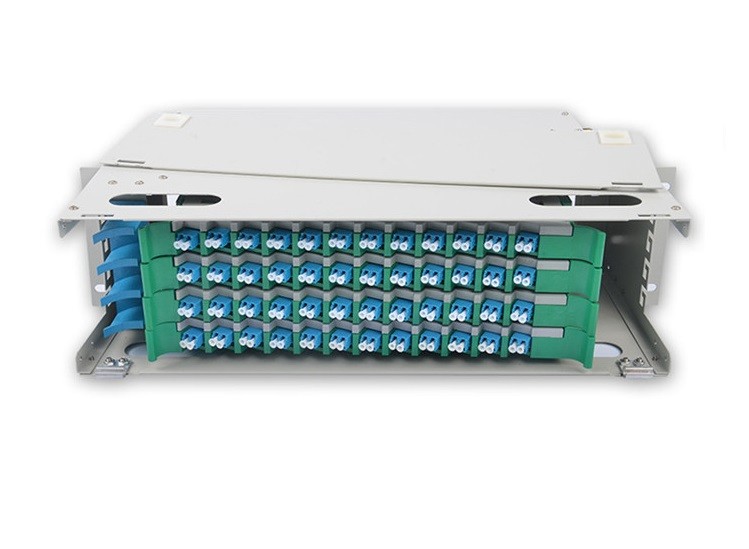

48 پورت 96 هسته LC دوبلکس Singemode واحد توزیع فیبر نوری پایه دیواری داخلی
مشخصات:
| ما از ظرفیت فیبر پشتیبانی می کنیم | 12/24/48/72/96/144 هسته |
| پورت فیبر | FC، SC، ST و LC |
| تعداد دیسک های ODF | 12 برای 1، 24 برای 2، 48 برای 4، 72 برای 6، 96 برای 8، و 144 برای 12 |
| دمای کاری | -10 درجه سانتیگراد ~ +40 درجه سانتیگراد |
| دمای ذخیره سازی | -25 درجه سانتیگراد ~ +55 درجه سانتیگراد |
| رطوبت نسبی | ≤ 85٪ (+30 درجه سانتیگراد) |
| فشار جو | 70Kpa~106Kpa |
| طول موج عملیاتی اسمی | 850 نانومتر، 1310 نانومتر، 1550 نانومتر |
| از دست دادن درج | ≤ 0.5dB |
| برگشت ضرر | PC ≥ 40dB، UPC ≥ 50dB، APC ≥ 60dB |
| قدرت الکتریکی | ≥3KV(DC)/1 دقیقه بدون خرابی |
| مقاومت عایق | ≥1000MΩ/500V (DC) |
| زندگی | ≥1000 بار |
| محدوده برنامه | سیستم سیم کشی کوچک و متوسط برای فیبر به سلول، فیبر به ساختمان، دفتر ماژول راه دور و ایستگاه پایه بی سیم |
شرح:
قاب توزیع نوری (ODF) قابی است که برای ایجاد اتصالات کابلی بین امکانات ارتباطی استفاده می شود که می تواند اتصال فیبر، پایانه فیبر، آداپتورها و کانکتورهای فیبر نوری و اتصالات کابل را با هم در یک واحد یکپارچه کند.همچنین می تواند به عنوان یک وسیله محافظ برای محافظت از اتصالات فیبر نوری در برابر آسیب کار کند.
امکانات:
1. طراحی کاملا مدولار و عملکرد کامل جلویی
2. بدنه ورق فولادی نورد سرد که هنرمندانه و بادوام است
3. اتصال و سیم کشی را با هم ادغام کنید و تراکم بالا را به حداکثر برسانید
4. بر روی قفسه استاندارد 19 اینچی نصب شده است
5. مناسب برای کابل های فیبر نوری نواری و غیر روبانی
6. آداپتورهای جهانی SC، FC، ST و LC قابل نصب هستند
7. کابل فیبر و پچ کورد هر دو فضای ذخیره سازی بیش از 2 متر دارند
8. با جعبه فولاد رول سرد، واحد اتصال، واحد توزیع و پانل
9. صفحه پانل های مختلف برای جا دادن رابط آداپتورهای مختلف
10. مناسب برای کابل های فیبر تک فیبر و روبان و بسته نرم افزاری
11. طراحی ویژه تضمین می کند که طناب های فیبر اضافی و پیگتیل ها در نظم خوبی باشند
12. بدون فاصله و آسان برای مدیریت و بهره برداری
کاربرد:
1. مخابرات
2. CATV
3. LAN و WAN
4. شبکه
5. پهنای باند
مراحل نصب جعبه
الف. درب جلوی جعبه یا قسمت بالایی را باز کنید (در صورت لزوم)، سینی اتصال فیبر را پایین بیاورید.الیاف را بگذارید
از ورودی فیبر و آنها را روی جعبه ثابت کنید.دستگاه های تثبیت به شرح زیر است: حلقه قابل تنظیم، حلقه کابل فیبر ضد زنگ و کراوات نایلونی.
ب. تثبیت هسته فولادی (در صورت لزوم): هسته فولادی را از طریق دستگاه ثابت (اختیاری) رد کنید و پیچ را پیچ کنید.
ج. الیاف یدکی به طول 500 تا 800 میلی متر را از نقطه پوست کنده کابل فیبر تا ورودی سینی اسپلایس بگذارید، آن را با لوله محافظ پلاستیکی بپوشانید، آن را با بند پلاستیکی در سوراخ های نوع T ثابت کنید.اتصال الیاف به عنوان
معمولی؛
D. الیاف یدکی و پیگتیل ها را ذخیره کنید، آداپتورها را در شکاف های سینی وصل کنید.یا ابتدا آداپتورها را وصل کنید و سپس الیاف یدکی را ذخیره کنید، لطفا به جهت الیاف سیم پیچ توجه کنید
E. سینی اسپلایس را بپوشانید، سینی اسپلایس را فشار دهید یا آن را با شکاف لبه جعبه ثابت کنید.
F. جعبه را داخل تجهیزات نصب استاندارد 19 اینچی نصب کنید.
ز. پچ کورد را طبق معمول وصل کنید.
