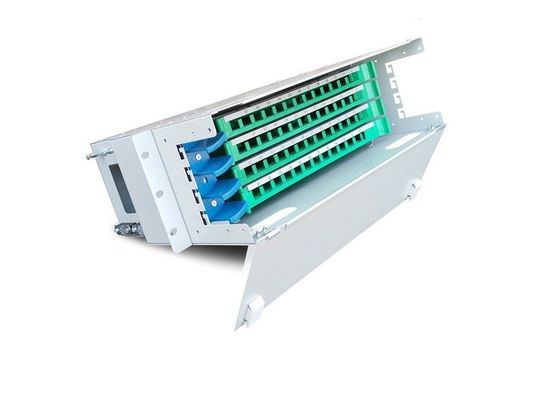

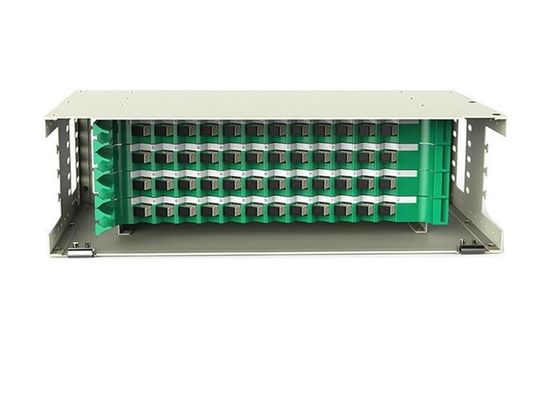

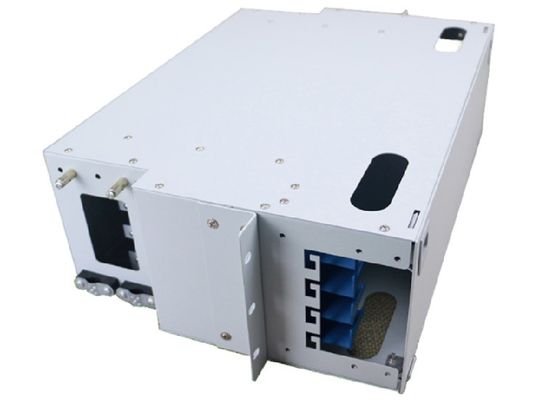

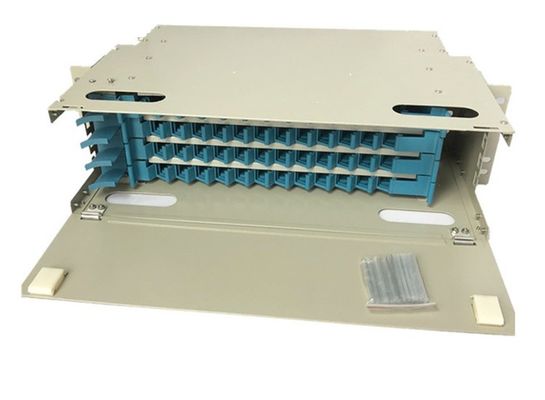

ODF 48 Port SC Multimode 48 Core قاب توزیع نوری واحد وصله پنل رک
مشخصات:
| دمای عملیاتی | -5°C +40°C |
| رطوبت نسبی | ≤90٪ (زمانی که دما زیر 30 درجه سانتیگراد است) |
| فشار اتمسفر | 70Kpa - 106Kpa |
| دمای ذخیره سازی | -40 درجه سانتیگراد - 70+ درجه سانتیگراد |
| از دست دادن درج | ≤0.20dB |
| برگشت ضرر | PC≥45dB،UPC≥50dB،APC≥60dB |
| ماندگاری | > 1000 بار |
| مقاومت عایق | ≥1000 MΩ 500 ولت |
| قدرت مقاومت در برابر ولتاژ | تحت تأثیر 3000 ولت، 1 دقیقه، بدون سوراخ و بدون قوس |
| طول موج | 850 نانومتر، 1310 نانومتر، 1550 نانومتر |
شرح:
واحد قاب توزیع نوری ODF برای خاتمه و توزیع کابل نوری ستون فقرات در سیستم ارتباط فیبر استفاده می شود.
با پچ پنل ODF، به راحتی می توان به اتصال، توزیع و انشعاب کابل فیبر نوری پی برد.
قفسه توزیع فیبر نوری با ظرفیت بالا ماژولار از ساختارهای منحصر به فردی مانند پچ پانل و کشوها استفاده می کند تا عملیات اتصال و توزیع فیبر نوری را راحت تر کند.علاوه بر این، مسیر توزیع عمودی و پانل های توزیع میانی برای حل موثر مشکل توزیع وصله سیم فیبر استفاده می شود.
امکانات:
1. طراحی کاملا مدولار و عملکرد کامل جلویی
2. بدنه ورق فولادی نورد سرد که هنرمندانه و بادوام است
3. اتصال و سیم کشی را با هم ادغام کنید و تراکم بالا را به حداکثر برسانید
4. بر روی قفسه استاندارد 19 اینچی نصب شده است
5. مناسب برای کابل های فیبر نوری نواری و غیر روبانی
6. آداپتورهای جهانی SC، FC، ST و LC قابل نصب هستند
7. کابل فیبر و پچ کورد هر دو فضای ذخیره سازی بیش از 2 متر دارند
8. با جعبه فولاد رول سرد، واحد اتصال، واحد توزیع و پانل
9. صفحه پانل های مختلف برای جا دادن رابط آداپتورهای مختلف
10. مناسب برای کابل های فیبر تک فیبر و روبان و بسته نرم افزاری
11. طراحی ویژه تضمین می کند که طناب های فیبر اضافی و پیگتیل ها در نظم خوبی باشند
12. بدون فاصله و آسان برای مدیریت و بهره برداری
کاربرد:
1. مخابرات
2. فیبر به خانه (FTTH)
3. LAN / WAN
4. CATV
مراحل نصب جعبه
الف. درب جلوی جعبه یا قسمت بالایی را باز کنید (در صورت لزوم)، سینی اتصال فیبر را پایین بیاورید.الیاف را بگذارید
از ورودی فیبر و آنها را روی جعبه ثابت کنید.دستگاه های تثبیت به شرح زیر است: حلقه قابل تنظیم، حلقه کابل فیبر ضد زنگ و کراوات نایلونی.
ب. تثبیت هسته فولادی (در صورت لزوم): هسته فولادی را از طریق دستگاه ثابت (اختیاری) رد کنید و پیچ را پیچ کنید.
ج. الیاف یدکی به طول 500 تا 800 میلی متر را از نقطه پوست کنده کابل فیبر تا ورودی سینی اسپلایس بگذارید، آن را با لوله محافظ پلاستیکی بپوشانید، آن را با بند پلاستیکی در سوراخ های نوع T ثابت کنید.اتصال الیاف به عنوان
معمولی؛
D. الیاف یدکی و پیگتیل ها را ذخیره کنید، آداپتورها را در شکاف های سینی وصل کنید.یا ابتدا آداپتورها را وصل کنید و سپس الیاف یدکی را ذخیره کنید، لطفا به جهت الیاف سیم پیچ توجه کنید
E. سینی اسپلایس را بپوشانید، سینی اسپلایس را فشار دهید یا آن را با شکاف لبه جعبه ثابت کنید.
F. جعبه را داخل تجهیزات نصب استاندارد 19 اینچی نصب کنید.
ز. پچ کورد را طبق معمول وصل کنید.
