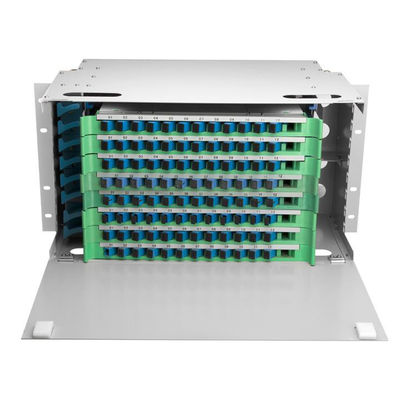

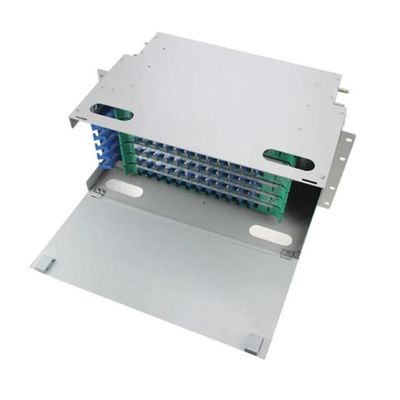

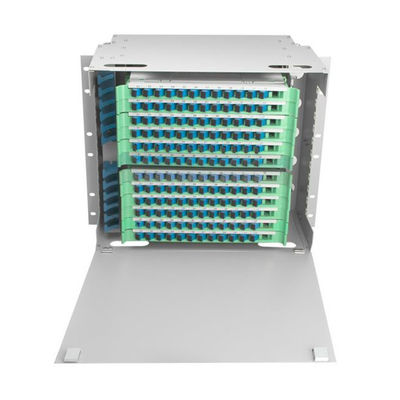

قاب‌های توزیع فیبر نوری ODF پچ پنل 19 اینچی پایه رک 72 هسته‌ای
شرح:
ODF برای خاتمه مستقیم یا اتصال فیوژن فیبرها طراحی شده است. مواد مورد استفاده برای پچ پنل از فلز با کیفیت بالا با پرداخت های طبیعی است که آن را سبک اما مستحکم می کند.
ویژگی‌هایی که برای ساده‌سازی نصب و نگهداری طراحی شده‌اند شامل سینی بیرون‌کش تلسکوپی با مهره قفل فشاری آسان، ورودی‌های دو کالبی از پشت است که اجازه می‌دهد بیش از 2 کالبی در پچ پانل خاتمه یابد.
ODF را می توان با آداپتورهای مختلفی مانند ST، SC، FC، LC و MTRJ بارگذاری کرد، آداپتور دوبلکس نیز برای آن نوع قابل استفاده در دسترس است. همه اینها باید در حین سفارش، مطابق با قسمت خاص، تعریف شوند.
طراحی بلوک ساختمانی، عملیات ناحیه جلویی.
با تابع پیوند و توزیع فیوژن
قابل اجرا در قاب توزیع استاندارد 19 اینچی.
آداپتور در زاویه 30 درجه نصب شده است، محافظت بهتری برای کابل فیبر ارائه می دهد
از خم شدن
ساختار کاملا بسته با مزایای عملکرد خوب ضد گرد و غبار، ظاهر دلپذیر و مرتب
فضای کافی برای توزیع و فضای ذخیره سازی فیبر و بسیار آسان برای نصب و عملیات
درب جلو با قفل، عملکرد کاملاً سمت جلو، مناسب برای تعمیر و نگهداری.
سیستم ورودی کابل در بالای قاب تعبیه شده است که عملکرد بسیار خوبی برای تثبیت کابل ها دارد.
پوشش قابل اعتماد فیکسچر کابل و دستگاه حفاظت زمین ارائه شده است.
واحد اتصال و توزیع یکپارچه پذیرفته شده است.هر واحد تا 12 آداپتور FC/SC Simplex و حداکثر تا
12 آداپتور LC دوبلکس.
| ابعاد و قابلیت | ||
| ابعاد (W*D*H) | ظرفیت(SC/FC) | ظرفیت(LC) |

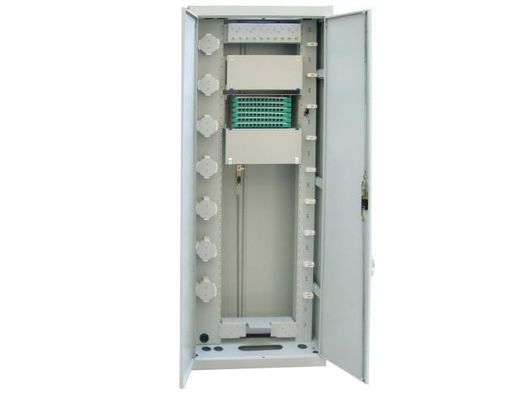

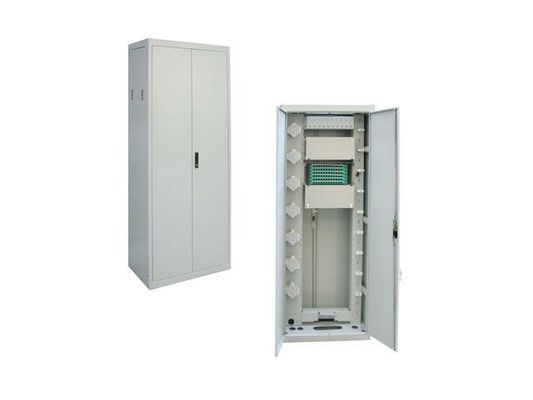

| 2000*800*400 میلی متر | 72 هسته / واحد،حداکثر 8 واحد، 576 هسته | 144 هسته / واحد،حداکثر 8 واحد، 1152 هسته |
| 2200*800*400 میلی متر | 72 هسته / واحد،حداکثر 10 واحد، 720 هسته | 144 هسته / واحد،حداکثر 10 واحد، 1440 هسته |
| شرایط عملیات | ||
| درجه حرارت | -25℃~+55℃ | |
| رطوبت | ≤93٪ (در 40℃) | |
| فشار هوا | 70 کیلو پاسکال ~ 106 کیلو پاسکال | |
کاربرد:
1) حلقه مشترک مخابرات
2) فیبر به خانه (FTTH)
3) LAN/WAN
4) CATV
