فیبر در فضای باز 288 هسته ای پایه پایه نصب شده فیبر توزیع کانکتور Sc/APC
شرح:
فیبر نوری Cabinet Outdoor 288 Core را می توان در پیوند فعال با کابل های نوری تنه و توزیع کابل ها اعمال کرد و فیوژن، ذخیره سازی، توزیع و ارسال را برای کابل ها انجام داد.
بدنه کیس استاندارد، ساخته شده از مواد کامپوزیتی ویژه با شدت بالا، ضد خوردگی، ضد پیری (فولاد ضد زنگ)، با حفاظت تا درجه IP65.سازگاری با شرایط مختلف آب و هوایی بد، با آب بندی قابل اعتماد، ضد آب و ضد رطوبت.
1. مشخصات
|
مولفه های |
|
|
مدل |
TW-CBSMC-288C |
|
حداکثرتعداد هسته ها |
288 Core SC، FC، ST Simplex Fiber یا 576 LC Fibers |
|
نوع شکاف |
نوع جعبه ABS |
|
حداکثرتعداد اسپلیترها |
10 |
|
نوع سینی اسپلایس |
12 هسته / سینی یا 24 هسته |
|
حداکثرشماره سینی اسپلایس |
24 یا 24 |
|
جنس کابینت |
SMC |
|
پنل آداپتور |
FC Square، SC، DLC (نوع SC) |
|
مقاومت عایق (MΩ) |
1000 @500V (DC) |
|
ولتاژ تحمل (V/min) |
3000 (DC)، بدون خرابی، بدون فلاش اور |
|
نوع نصب |
زمین |
|
رتبه حفاظتی |
IP65 |
|
دمای عملیاتی (°C) |
-40 تا 60+ |
|
ابعاد (میلی متر) |
1450*750*320 میلی متر |
|
وزن (کیلوگرم) |
80 |
مزایای
1. سیستم های مدیریت فیبر مجموع تا 288 فیبر
2. فضایی برای پچ کابل های اضافی
3. چگالی بالا
4. وصله و وصله در یک سینی
5. برای همه نوع کانکتور تهیه کنید
6. سینی‌های سازمان‌دهنده اتصال کشویی جداگانه ارائه می‌کنند
7. دسترسی آسان به اتصالات
8. رفع فشار مناسب برای کابل های ورودی
9. ظاهر خوب
10. مقاومت در برابر اشعه ماوراء بنفش
11. مقاومت در برابر خوردگی و بیشتر مواد شیمیایی
12. مواد
13. مقاومت بسیار بالا در برابر ضربه
14. قابل نصب بر روی پایه بتنی یا پلی استر
شرایط خدمات
1. دمای کار: -5℃~40℃ (داخلی)، -40℃~~60℃ (در فضای باز)
2. رطوبت نسبی: ≦85٪ (در +30 درجه سانتیگراد) (داخلی)، ≦95٪ (در +40 درجه سانتیگراد) (در فضای باز)
3. فشار اتمسفر: 70kPa~106kPa
الزامات مناسب بودن
1. کابل های فیبر نوری باید با استاندارد GB/T7424 و GB/T11819 مطابقت داشته باشند.
2. طول موج اسمی عامل: 1310nm، 1550nm.
قدرت مکانیکی
ظاهر کابینت فیبر نوری متقاطع می تواند حداقل 980 نیوتن فشار عمودی را نسبت به ظاهر تحمل کند.پس از باز شدن درب کابینت، می تواند حداقل 200 نیوتن فشار را از بیرونی ترین انتهای در تحمل کند.
عملکرد آب بندی
کابینت در حالت قفل است.عملکرد حفاظتی تجهیزات داخلی می تواند به الزامات IP53 همانطور که در GB4205 مشخص شده است، و عملکرد نوع خارجی می تواند به الزامات IP65 همانطور که در GB4208 مشخص شده است برسد.
برنامه های کاربردی:
1. ارتباطات
2.شبکه های
3.کنترل صنعتی
4.اتوماسیون ساختمان
5.درج کانکتور و دوام> 1000 بار

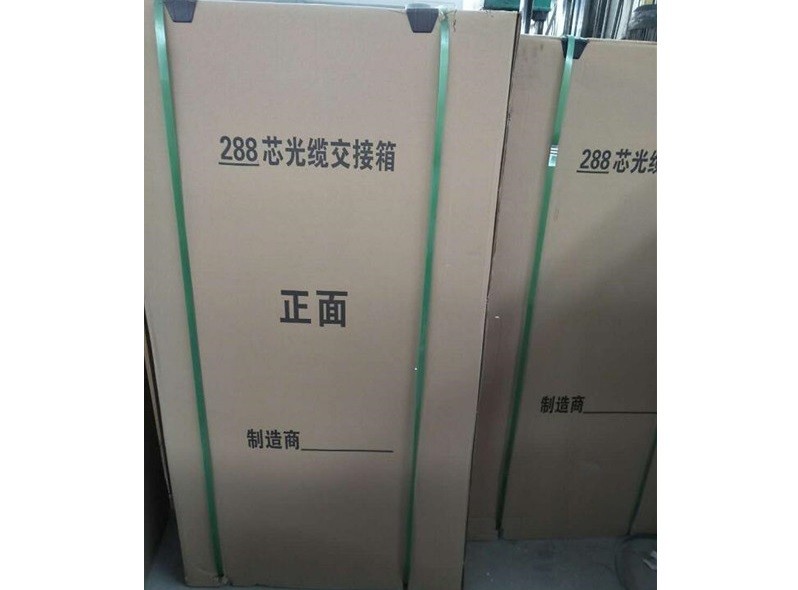

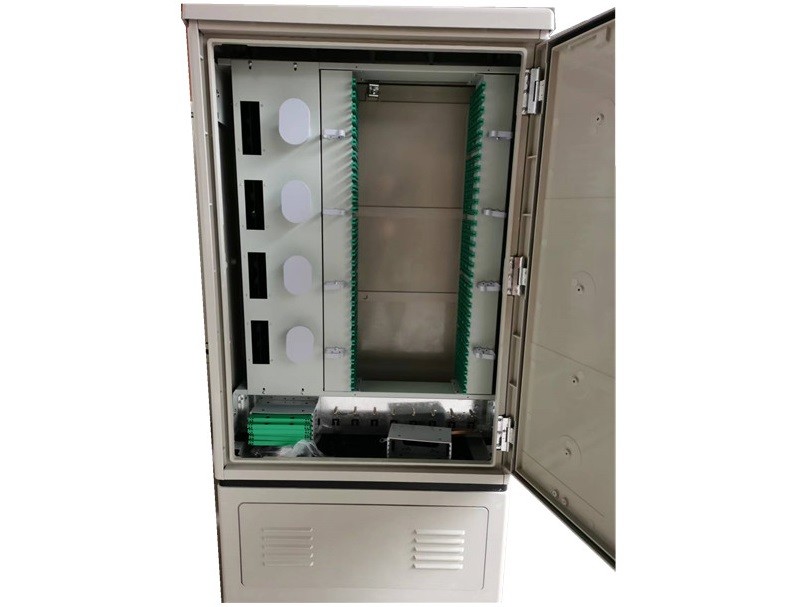

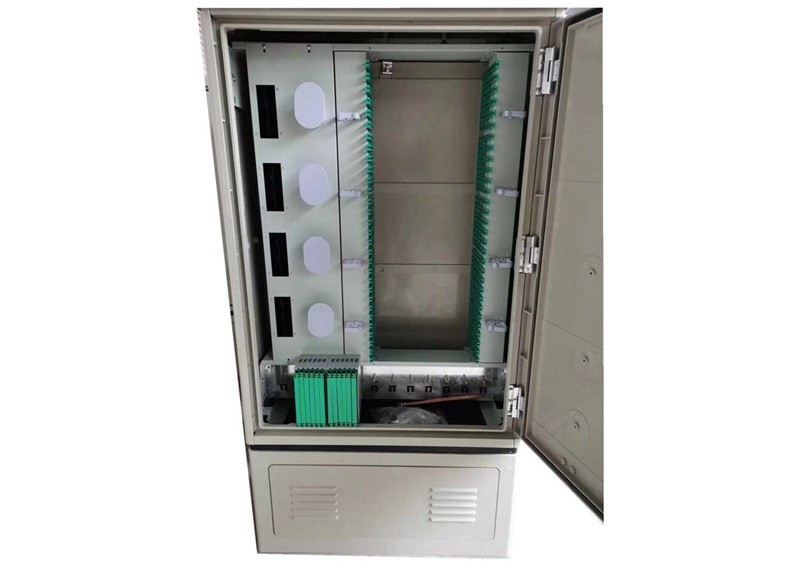

عکس های بیشتر برای مرجع:
