144 Core FC SMC Floor Standing Fiber Distribution Hub FDH Telecom Network Cabine
توضیحات:
کابینت فیبر نوری یک تجهیزات نوری در فضای باز است که به ویژه برای شبکه دسترسی فیبر نوری در فضای باز طراحی شده است.دستیابی به اتصال فیبر نوری، اتصال، ذخیره سازی و توزیع.
دو نوع روش نصب دارد: کفی و هوایی.
مشخصات:
| اتصال دهنده از قبل خاتمه یافته | LC، SC، FC، ST |
| اتصال دهنده جلا داده شده است | UPC یا UPC |
| حالت فیبر | SM/MM |
| تعداد فیبر | 144 SC.FC، ST Fiber یا 288 LC Fibers |
| اندازه | 1030*540*300 میلی متر |
| رنگ ژاکت | خاکستری |
| مواد ژاکت | SMC |
| ضمانتنامه | خیلی سال |
| کاربرد | راه حل FTTH |
| کلمات کلیدی محصول | کابینت فیبر نوری 144 هسته ای، کابینت توزیع نوری در فضای باز، کابینت توزیع نوری 144 هسته ای، کابینت توزیع نوری 144 هسته ای در فضای باز |
امکانات:
1. بدنه استاندارد، ساخته شده از مواد کامپوزیت ویژه با شدت بالا، ضد خوردگی، ضد پیری (SMC)، سازگار با شرایط مختلف آب و هوایی بد، با آب بندی قابل اعتماد، ضد آب و ضد رطوبت.
2. درب تک/دو، ضد گرد و غبار و ضد آب.و سطح حفاظت: 1P65
3. طراحی خوب برای ساختار داخلی، نصب آسان.
4. نشانه واضح اتصال و توزیع.
5. آداپتور می تواند ST، FC، SC و غیره باشد.
6. مسیریابی فیبر و فضای ذخیره سازی کافی در داخل.
7. دستگاه ثابت کابل قابل اعتماد و دستگاه زمین.
8. طراحی خوب مسیریابی اتصال و تضمین شعاع خمشی فیبر نوری.
9. دمای کار -40C تا +40C
10. دمای نگهداری -40C تا +60C
11. رطوبت نسبی ≤95٪ (+40C)
12. فشار اتمسفر 70Kpa تا 106Kpa
13. ظرفیت 144 هسته
ویژگی ساختار:
طراحی مدولار بزرگترین انعطاف پذیری را فراهم می کند، نیازهای توسعه حال و آینده را برآورده می کند
بدنه با استفاده از SMC یا فولاد ضد زنگ و سطح با استفاده از اسپری الکترواستاتیک، بنابراین مقاومت در برابر خوردگی و عملکرد ضد پیری خوبی دارد، کلاس حفاظت از باد بدنه به سطح IP65 می رسد.اثر شبنم دفاعی عالی است.
سینی ماژول می تواند از 90 درجه حول محور جلوی سمت چپ بچرخد و مورب آداپتورهای داخل ماژول 30 درجه می شود.نصب با گیره شعاع خمش فیبر را به طور مستقیم تضمین می کند و از آسیب دیدگی چشم جلوگیری می کند.
دیسک جوش می تواند 90 درجه بچرخد و سپس بیرون بیاید، بنابراین برای ساخت و ساز و همچنین برای گسترش و نگهداری راحت است.
کابینت اتصال متقاطع دارای درب در جلو و عقب، دارای فضای کافی برای کابل کشی، مناسب برای کار و نگهداری
کابینت اتصال متقاطع دارای دستگاه قابل اعتماد برای استحکام، لایه برداری و اتصال به زمین کابل های نوری است
مقاومت عایق بین زمین حفاظتی ولتاژ بالا و جعبه20000MΩ/500V (DC)
ولتاژ فشار یاتاقان> 3000 VAC (50 هرتز) 1 دقیقه بدون خرابی، قوس الکتریکی
تست دوام مکانیکی کابینت فیبر نوری: ≥1000 بار
اندازه کابینت:
| تایپ کنید | اندازه میلی متر |
| پایه دیواری 96 هسته ای | 600*450*280 میلی متر |
| پایه دیواری 144 هسته ای | 750*540*300 میلی متر |
| طبقه ایستاده 144 هسته | 1030*540*300 میلی متر |
| طبقه ایستاده 288 هسته | 1450*750*320 میلی متر |
| کف پایه 576 هسته | 1450*750*540 میلی متر |

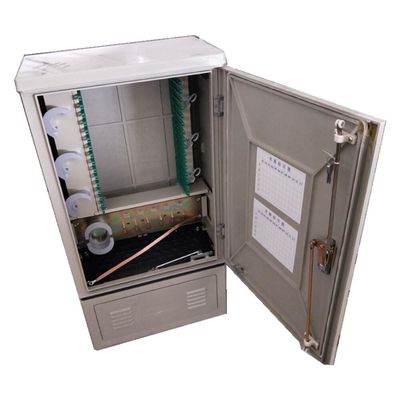

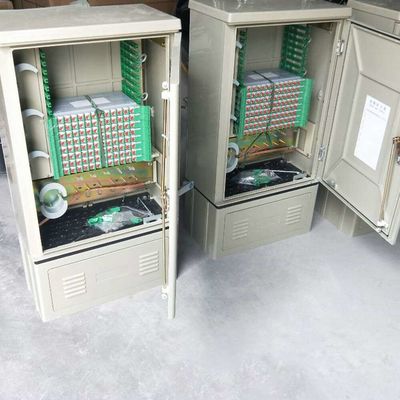

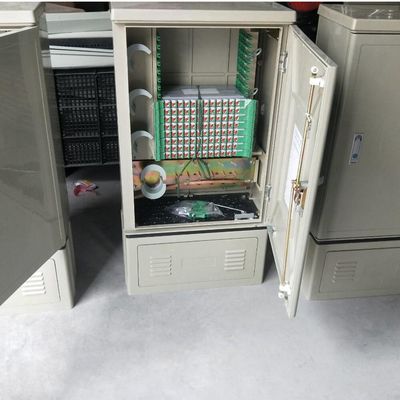

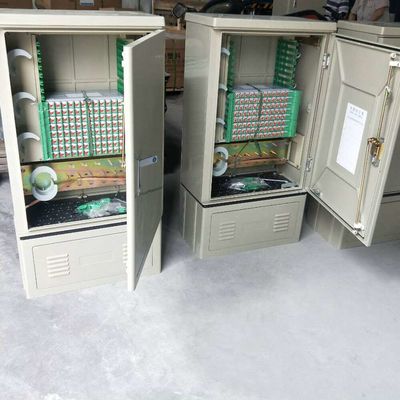

عکس های بیشتر محصول برای مرجع:
