فیبر توزیع هاب FDH فضای باز فیبر نوری کابینت 288 هسته فیبر دسترسی ترمینال FAT
1. مشخصات
|
مولفه های |
|
|
مدل |
TW-CBSMC-288A |
|
حداکثرتعداد هسته ها |
288F SC، یا 576F LC |
|
نوع شکاف |
نوع ABS |
|
حداکثرتعداد اسپلیترها |
10 |
|
نوع سینی اسپلایس |
12 هسته / سینی یا 24 هسته |
|
حداکثرشماره سینی اسپلایس |
24 یا 24 |
|
جنس کابینت |
SMC |
|
پنل آداپتور |
مربع FC، SC، DLC (نوع SC) |
|
مقاومت عایق (MΩ) |
1000 @500V (DC) |
|
ولتاژ تحمل (V/min) |
3000 (DC)، بدون خرابی، بدون فلاش اور |
|
نوع نصب |
زمین |
|
رتبه حفاظتی |
IP65 |
|
دمای عملیاتی (°C) |
-40 تا 60+ |
|
ابعاد (میلی متر) |
1450*750*320 میلی متر |
|
وزن (کیلوگرم) |
80 |
امکانات:
1. عملکرد با شدت بالا و ضد فرسایش
2. قادر به مقابله با تغییرات ناگهانی آب و هوا و محیط شدید.
3. ظرفیت را می توان به طور انعطاف پذیر در صورت نیاز سفارشی کرد.
4. نصب سریع و راحت است.
5. واحد اتصال مستقیم داخلی قادر به ارائه عملکرد اتصال مستقیم است.
6. طراحی کامل مسیریابی سیم کشی فیبر می تواند مدیریت و نگهداری الیاف را تسهیل کند.
7. با اتصالات ایمن و قابل اعتماد برای محافظت از اتصالات و اتصال به زمین برای فیبر نوری.
8. قابل استفاده برای الیاف بند شکل و غیر بند.
9. ظرفیت بزرگ: حداکثر ظرفیت توزیع 96 هسته، 144 هسته، 288 هسته و 576 هسته چهار نوع کابل فیبر نوری است و ظرفیت جوش مستقیم تک، 120 هسته -240 هسته است. و کابل های فیبر نوری ریبون 240 هسته ای -480 هسته ای.
10. کابینت از مواد ویژه مقاوم در برابر خوردگی با استحکام بالا استفاده می کند، دارای خواص ضد آب، ضد متراکم، مقاومت در برابر رطوبت است و می تواند اثرات نامطلوب مختلف ناشی از آب و هوا و محیط را تحمل کند.
11. کابینت مجهز به کانال سیم کشی افقی است و چیدمان کابل نوری را معقول تر و مرتب تر می کند.
12. سینی ترمینال ادغام جوش و توزیع را اتخاذ می کند.جوشکاری و توزیع در یک سطح انجام می شود که باعث راحتی عملیات، کاهش طول فیبر دم روبان و کاهش هزینه می شود.
13. ماژول ترمینال ساختار کشش افقی را با 12 هسته به عنوان یک واحد اتخاذ می کند، هر هسته را می توان به طور جداگانه بیرون کشید، که کار در توزیع را راحت می کند، و تعداد خم های ناشی از توزیع فیبر دم را کاهش می دهد.
14. اسپلیتر فیبر نوری از نظر ساختاری معقول است، هسته کابل فیبر نوری با آستین پوشانده شده است، و تثبیت، زمین و سایر عملیات روی کابل فیبر نوری را می توان بدون برداشتن تقسیم کننده فیبر نوری انجام داد.
برنامه های کاربردی:
1. شبکه محلی
2. شبکه CATV
3. سیستم FTTx/پروژه FTTH.
4. شبکه گسترده.

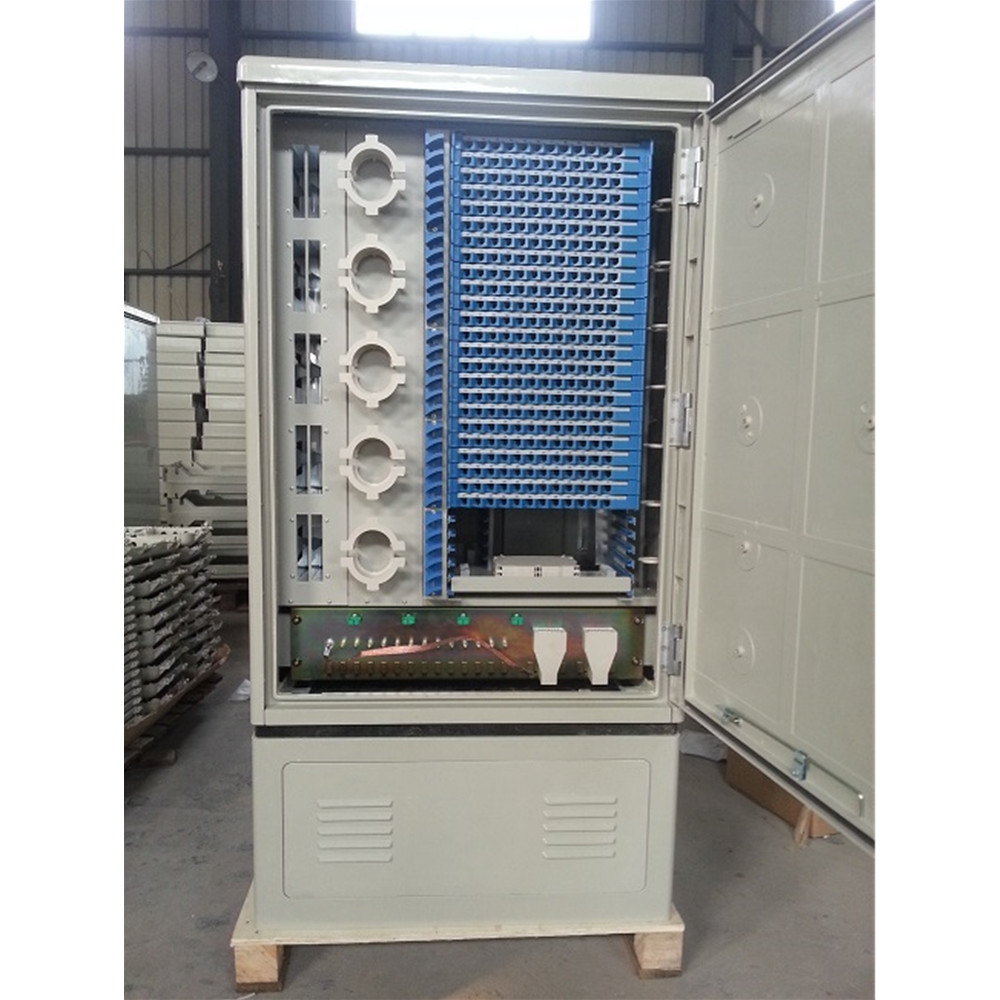

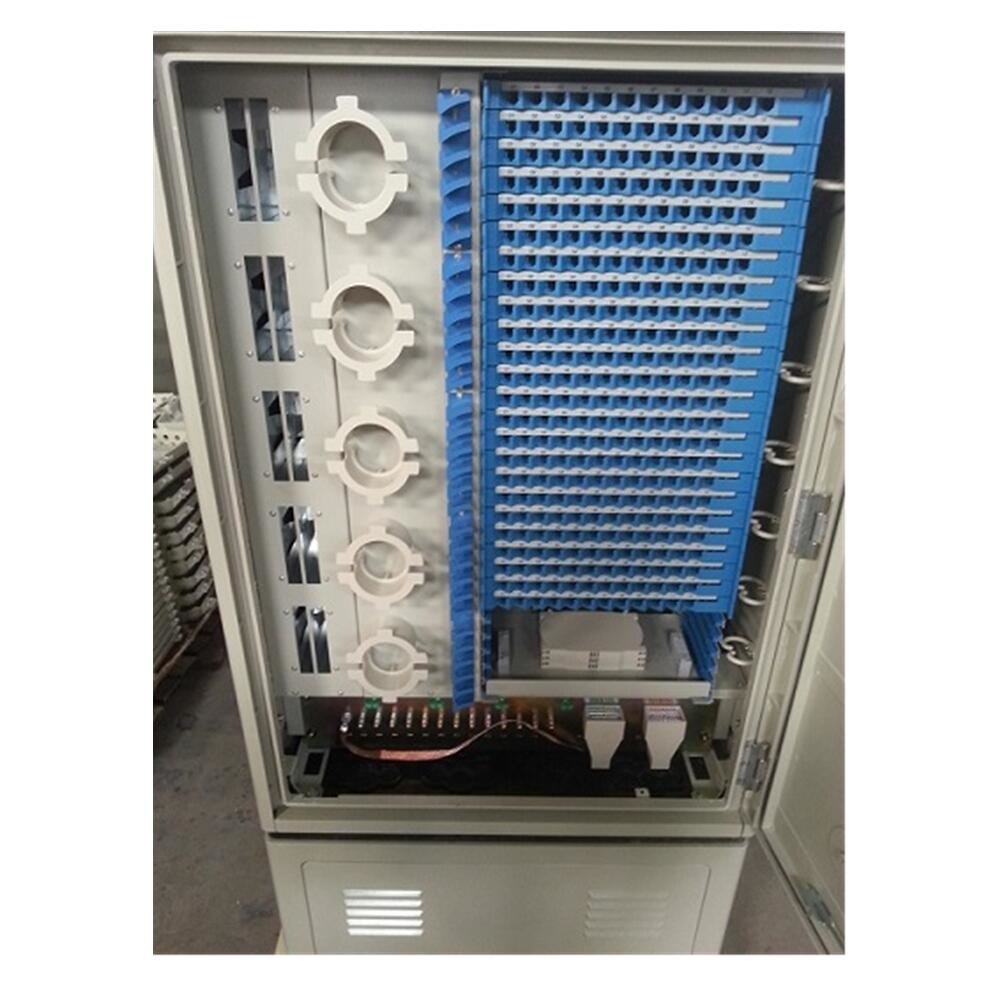

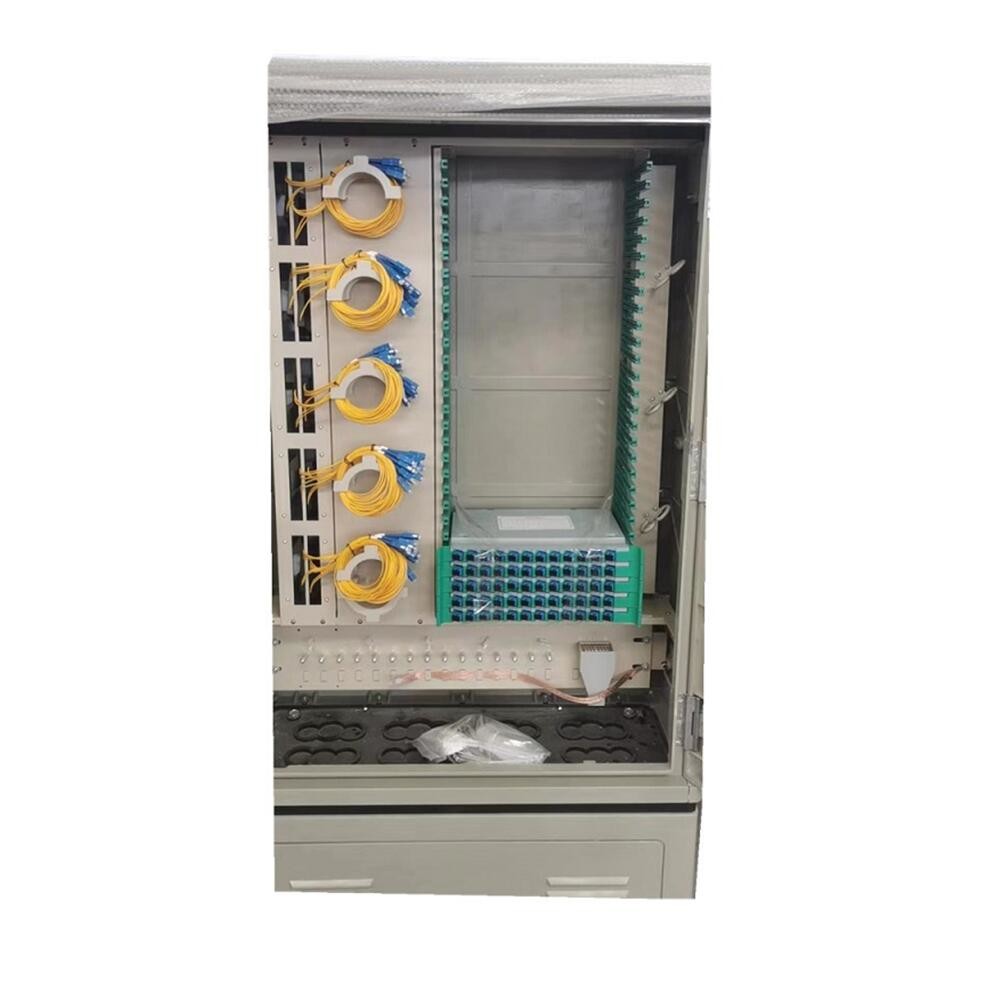

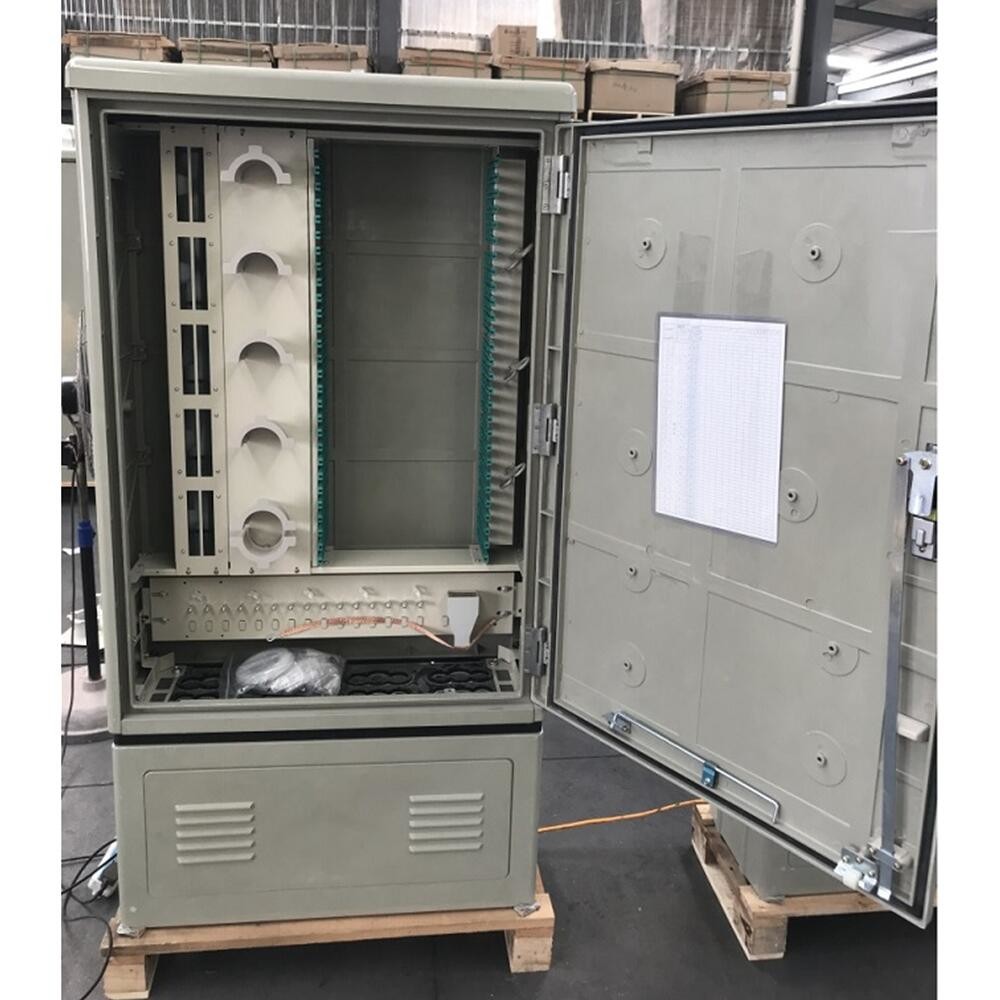

عکس های بیشتر برای مرجع:
