48Fo قاب فیبر پایه دیوار در فضای باز قاب توزیع نوری LC ODF

قاب توزیع نوری دیواری در فضای باز ODF 48Fo FC SC ST LC

معرفی محصول

قاب توزیع فیبر نوری اتصالات کابلی کارآمدی را بین کابل های کارخانه بیرونی و تجهیزات داخل ساختمان ها و امکانات ارتباطی فراهم می کند.

جعبه اتصال فیبر، ذخیره سازی و اتصالات کابل را با هم در یک واحد ادغام می کند.آنها می توانند کابل های فیبر نوع باندل و نوع نواری را مدیریت کنند.دارای فضای کاری بزرگ برای ادغام پیگتیل، کابل ها و آداپتورها برای مدیریت فیبر است.

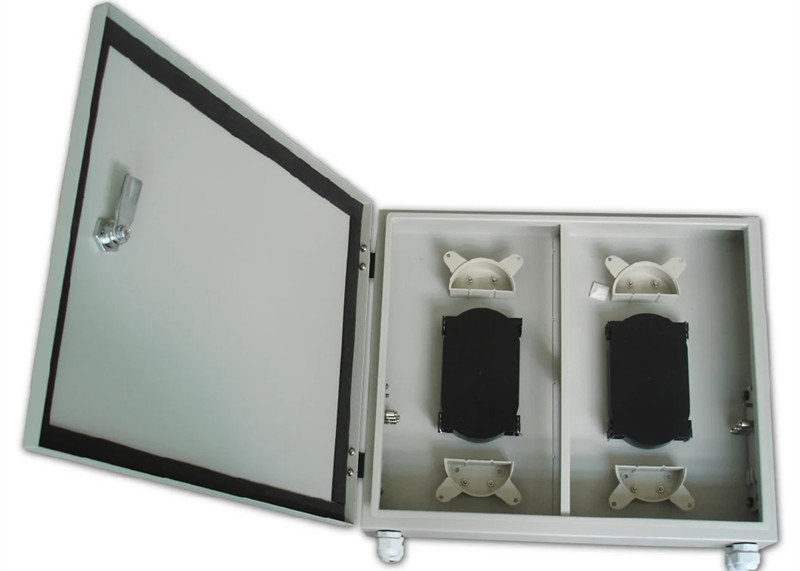

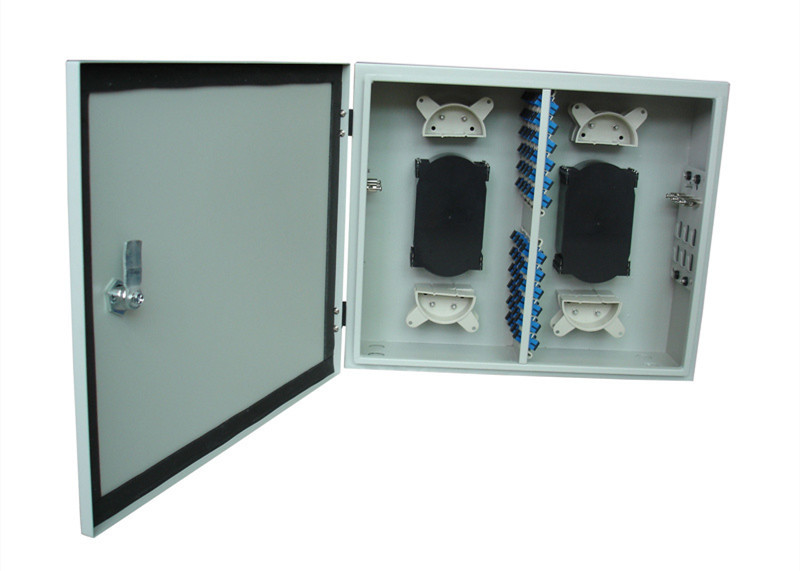

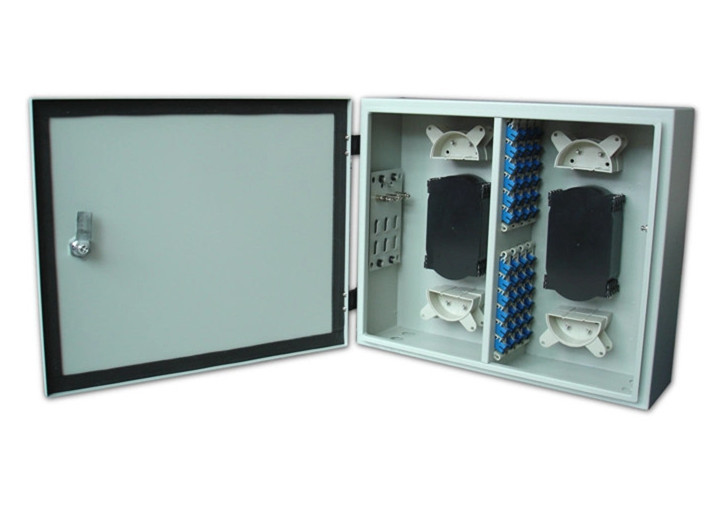

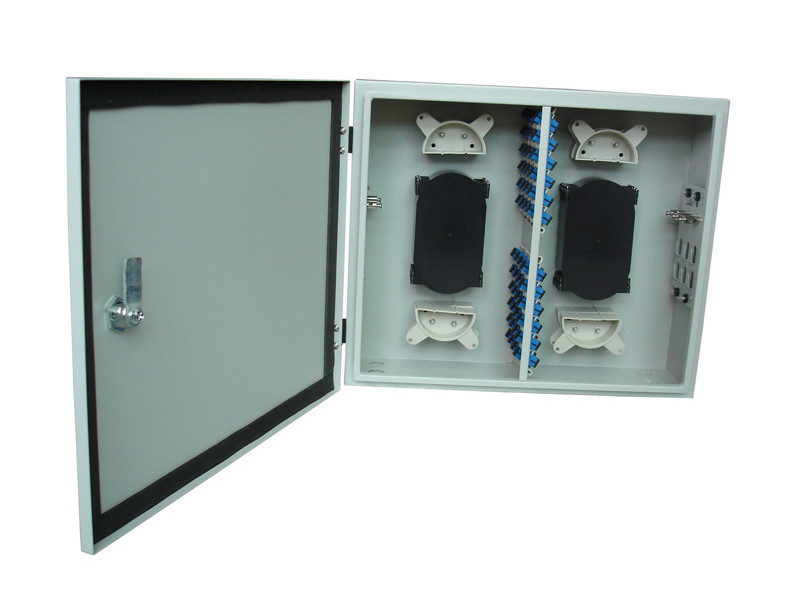

این قاب توزیع فیبر نوری برای نصب دیوار در فضای باز با استفاده از فولاد نورد سرد، با صفحه آداپتور و سینی های اتصال در یک طرف برای اتصال، توزیع و مدیریت فیبر طراحی شده است.


امکانات

• از بدنه کیس، سینی اتصال فیبر نوری و قاب ثابت آداپتور تشکیل شده است.
• این به دو بخش تقسیم می شود، یکی با کابل های نوری برای اتصال فیوژن بین کابل نوری و فیبر پیگتیل و دیگری پیوند با کابل های پچ.ترکیب فیوژن و اتصال، نگه داشتن فیبر اضافی، و نگه داشتن سیم پچ در یکپارچگی
• الیاف اضافی را می توان در اطراف دو حلقه پلاستیکی خاص پیچانده، که اطمینان حاصل می کند که شعاع خمش بزرگتر از 40 میلی متر است.
• از قاب ثابت آداپتور 8 پورت برای تعمیر آداپتورهایی استفاده کنید که برای انواع مختلف آداپتورها موجود است، کارکرد آسانی دارد و از آسیب غیرمنتظره به فیبر جلوگیری می کند.
• کابل می تواند از پایین جعبه وارد شود، ورودی تحت حفاظت قطعات لاستیکی ویژه است.
• سینی پلاستیکی ABS در داخل، 12 هسته در هر سینی.
• اتصال سینی ها در یک طرف یا هر دو طرف موجود است.
• صفحه آداپتورهای مختلف موجود: FC، SC، LC، ST…
• درگاه های ورودی کابل مناسب برای کابل های فیبر تک فیبر، باندل و نواری.
• طراحی معقول تضمین می کند که کابل ها در نظم خوبی قرار دارند.

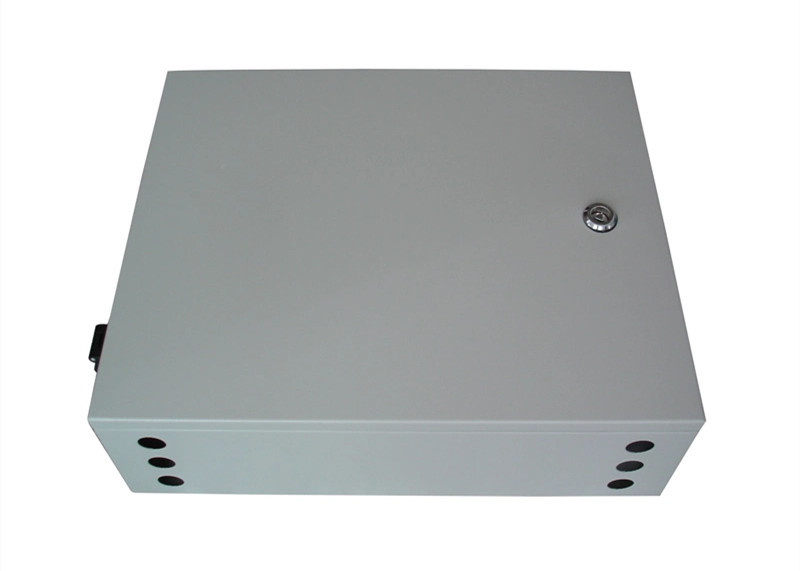

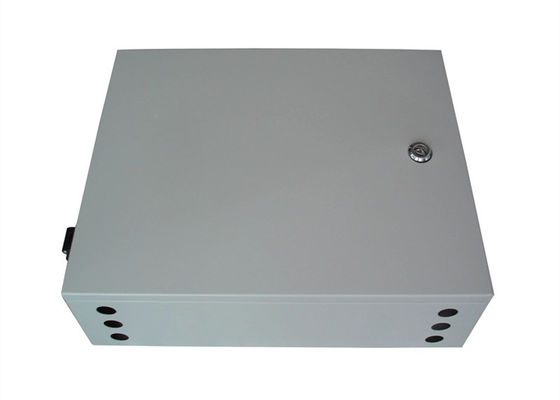

• نوع دیواری، استفاده در فضای باز، IP65;پایه نصب شده و پایینی در دسترس است.
• با قفل در جلو.
• 12، 24، 48، 96 … ظرفیت سفارشی شده است.

III،مشخصات:

منفرآیند نصب

• درب جعبه را باز کنید، کابل نوری را به جعبه توزیع هدایت کنید، کابل را حدود 1 متر قطع کنید و طول مناسب (حدود 1.5 متر) را بگیرید، سپس غلاف محافظ بیرونی را بردارید.هسته تقویت شده با کابل 85 میلی متری را بگذارید و قسمت اضافی را جدا کنید، هسته تقویت شده را داخل تخته پرس قرار دهید، سپس آن را سفت کنید.
• کابل های نوری پوست کنده شده را داخل لوله PVC (حدود 0.9 متر) قرار دهید و آنها را در اطراف سینی های ذخیره فیبر بچرخانید، آن را با نایلون در ورودی سینی اسپلایس ثابت کنید.
• آداپتورها را در قاب ثابت آداپتور 6 پورت قرار دهید، سپس قاب را ثابت کنید، آداپتورها و پیگتیل ها را به هم وصل کنید، پیگ دم را دور دو ستون بالا نگه دارید و سینی ها را باد کنید.
• سینی اسپلایس را از جعبه خارج کنید، محل جوش و اتصال را با آستین قابل انقباض محافظت کنید، سپس آن را در شیار سینی اسپلایس قرار دهید، درپوش را دوباره روی سینی قرار دهید.سینی اسپلایس را به عقب ببرید و با پیچ روی جعبه ثابت کنید.
• پچ کورد را از طریق قطعات لاستیکی مخصوص وارد جعبه کنید و با آداپتورها وصل کنید، انتهای دیگر پچ کورد با دستگاه های نوری متصل می شود.
• جعبه را ببندید، پس از تایید مهر و موم، روی دیوار نصب کنید.

 تجهیزات جانبی

• دفترچه راهنمای نصب 1 عدد
• آستین گرما جمع شونده 24 چوب
• لوله محافظ پی وی سی 1 متر 1.5 متر
• کراوات نایلونی 8 چوب
