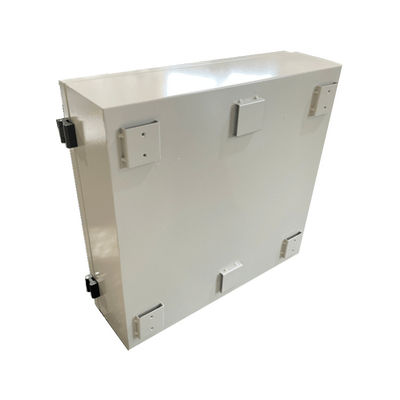

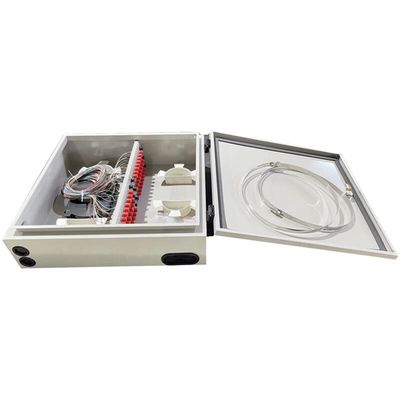

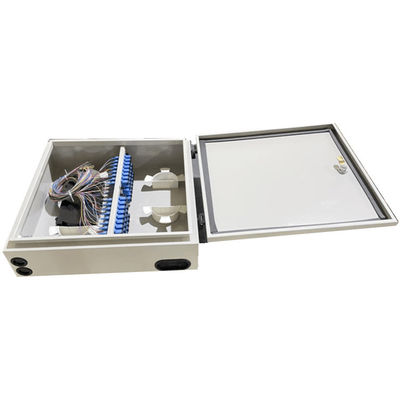

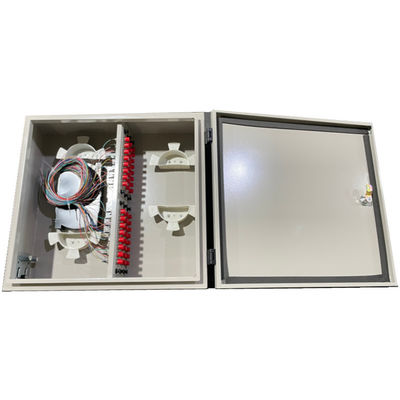

جعبه توزیع فیبر پایه دیواری 48 هسته‌ای آداپتور LCD 48F ضد آب در فضای باز

محفظه فیبر پایه دیوار در فضای باز ضد آب 48 هسته FC SC ST LCD آداپتور

I، معرفی محصول

این جعبه توزیع نوری را می توان در اتصال و ارسال لینک های ارتباطی فیبر نوری در فضای باز استفاده کرد که برای اتصال کابل نوری، فیبر نوری و پچ کورد با مزایای ظاهر هنری، عملکرد راحت و عمر طولانی قابل استفاده است.

II، ویژگی ها

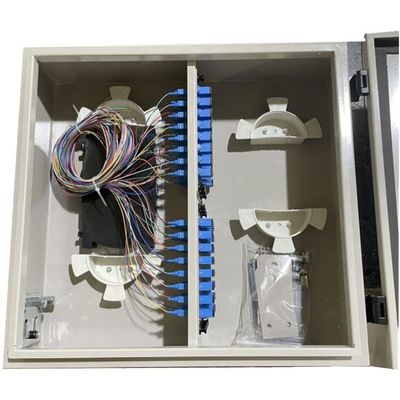

• از بدنه کیس، سینی اتصال فیبر نوری و قاب ثابت آداپتور تشکیل شده است.
• این به دو بخش تقسیم می شود، یکی با کابل های نوری برای اتصال فیوژن بین کابل نوری و فیبر پیگتیل و دیگری پیوند با سیم پچ کورد.ترکیب فیوژن و اتصال، نگه داشتن فیبر اضافی، و نگه داشتن سیم پچ در یکپارچگی
• الیاف اضافی را می توان در اطراف دو حلقه پلاستیکی خاص پیچانده، که اطمینان حاصل می کند که شعاع خمش بزرگتر از 40 میلی متر است.
• قاب ثابت آداپتور 6 پورت را برای تعمیر آداپتورهایی که برای انواع مختلف آداپتورها موجود است، برای کار آسان و جلوگیری از آسیب غیرمنتظره به فیبر استفاده کنید.
• کابل می تواند از پایین جعبه وارد شود، ورودی تحت حفاظت قطعات لاستیکی ویژه است.

III،مشخصات:

IV، فرآیند نصب

• درب جعبه را باز کنید، کابل نوری را به جعبه توزیع هدایت کنید، کابل را حدود 1 متر قطع کنید و طول مناسب (حدود 1.5 متر) را بگیرید، سپس غلاف محافظ بیرونی را بردارید.هسته تقویت شده با کابل 85 میلی متری را بگذارید و قسمت اضافی را جدا کنید، هسته تقویت شده را داخل تخته پرس قرار دهید، سپس آن را سفت کنید.
• کابل های نوری پوست کنده شده را داخل لوله PVC (حدود 0.9 متر) قرار دهید و آنها را در اطراف سینی های ذخیره فیبر بچرخانید، آن را با نایلون در ورودی سینی اسپلایس ثابت کنید.
• آداپتورها را در قاب ثابت آداپتور 6 پورت قرار دهید، سپس قاب را ثابت کنید، آداپتورها و پیگتیل ها را به هم وصل کنید، پیگ دم را دور دو ستون بالا نگه دارید و سینی ها را باد کنید.
• سینی اسپلایس را از جعبه خارج کنید، محل جوش و اتصال را با آستین قابل انقباض محافظت کنید، سپس آن را در شیار سینی اسپلایس قرار دهید، درپوش را دوباره روی سینی قرار دهید.سینی اسپلایس را به عقب ببرید و با پیچ روی جعبه ثابت کنید.
• پچ کورد را از طریق قطعات لاستیکی مخصوص وارد جعبه کنید و با آداپتورها وصل کنید، انتهای دیگر پچ کورد با دستگاه های نوری متصل می شود.
• جعبه را ببندید، پس از تایید مهر و موم، روی دیوار نصب کنید.

 تجهیزات جانبی

• دفترچه راهنمای نصب 1 عدد
• آستین گرما جمع شونده 24 چوب
• لوله محافظ پی وی سی 1 متر 1.5 متر
• کراوات نایلونی 8 چوب
