جعبه پایانه فیبر نوری 16 هسته ای با راه حل های HUAWEI MINI SC IP65 PC+ABS FTTx
شرح
این تجهیزات به عنوان نقطه پایانی برای کابل فیدر برای اتصال با کابل دراپ در سیستم شبکه ارتباطی FTTx استفاده می شود.اتصال، تقسیم و توزیع فیبر را می توان در این جعبه انجام داد و در عین حال حفاظت و مدیریت محکمی را برای ساختمان شبکه FTTx فراهم می کند.
| نام | جعبه ترمینال 16 هسته ای با آداپتور ضد آب HUAWEI MINI SC Nap Box |
| کاربرد | راه حل های FTTx |
| مواد | PC+ABS |
| اندازه | 208*241*117 میلی متر |
| حداکثر ظرفیت | 16 پورت (SC/APC) |
| قطر کابل | 18 میلی متر |
| سطح حفاظت | IP65 |
| رنگ | خاکستری روشن |
| نوع کوه | دیوار نصب شده / پایه نصب شده |
| وزن | 1.5 کیلوگرم |
امکانات
► کل ساختار محصور شده.
►مواد: PC+ABS، ضد رطوبت، ضد آب، ضد گرد و غبار، ضد پیری، سطح حفاظت تا IP65.
►بستن برای کابل فیدر و کابل قطره، اتصال فیبر، تثبیت، ذخیره سازی، توزیع و غیره همه در یک.
►کابل ها، پیگتیل ها و پچ کوردها بدون ایجاد مزاحمت برای یکدیگر در مسیرهای خود حرکت می کنند، نصب اسپلیتر PLC نوع میکرو، تعمیر و نگهداری آسان.
►پانل توزیع را می توان بالا برد، کابل فیدر را می توان با پورت بیان قرار داد، برای نگهداری و نصب آسان است.
►جعبه را می توان به صورت دیواری یا پایه ای نصب کرد که برای استفاده در فضای داخلی و خارجی مناسب است.
مشخصات
1. الزامات زیست محیطی
|
دمای کاری |
-40℃ ~ +85℃ |
|
رطوبت نسبی |
≤ 85٪ (+30 ℃) |
| فشار جو | 70 کیلو پاسکال ~ 106 کیلو پاسکال |
2. برگه اطلاعات فنی اصلی
|
از دست دادن درج |
≤ 0.15dB |
| ضرر برگشت UPC | ≥ 50dB |
| ضرر برگشت APC | ≥ 60dB |
3. برگه اطلاعات فنی ضد رعد و برق
مقاومت عایق بین دستگاه زمین و قطعات فلزی جعبه کمتر از 2x10 نیست4MΩ/500V (DC)؛IR≥2下04MΩ/500 ولت؛
مقاومت ولتاژ بین دستگاه زمین و جعبه و قطعات فلزی آن کمتر از 3000 ولت (DC) در دقیقه، بدون سوراخ، بدون فلاش اور نیست.U≥3000V.
جدول پیکربندی
|
مدل |
TW-FATB-0216R-I | |
|
شرح |
جعبه شکاف |
|
| سایز (تصویر 1) A*B*C | 208*241*117 میلی متر | |
|
حداکثر ظرفیت |
16 پورت (SC/APC) |
|
|
اندازه نصب (تصویر 2) |
D*E*F | 179*212*126 میلی متر |
| G*H | 21*52 میلی متر | |
|
به بزرگترین قطر کابل |
18 میلی متر |
|
عکس 1 اندازه جعبه عکس 2 اندازه نصب
راه های کابل محصول (تصویر 3)
عکس 3 راه های کابل
نصب و راه اندازی
1. نصب دیواری
3 سوراخ روی دیوار بر اساس اندازه جدول 1 دریل کنید، پیچ انبساط را Φ7.5*40 قرار دهید، جعبه را متناسب با سوراخ ها قرار دهید و برای بستن از پیچ استفاده کنید.(تصویر 4)
Pic 4 نصب دیواری
2. نصب روی قطب
1 مجموعه از حلقه قطب را به قطب مخابرات ثابت کنید.(تصویر 5)

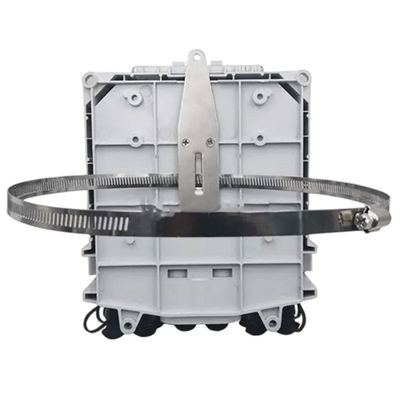

Pic 5 نصب روی قطب
تجهیزات جانبی
1. راهنمای کاربر *1
2. کلید *1
3. کیف لوازم جانبی *1
4. حلقه میله *1 (گزینه)

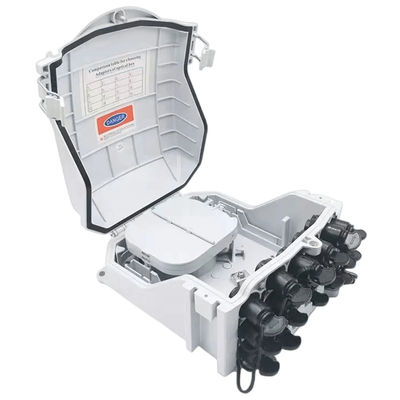

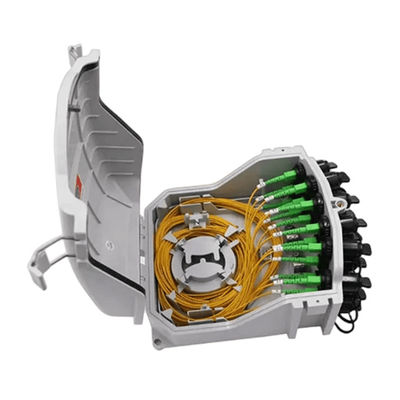

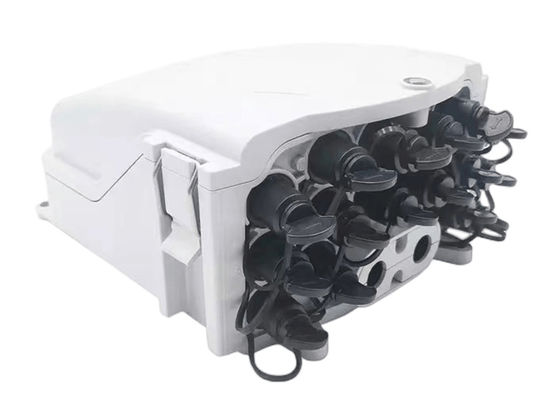

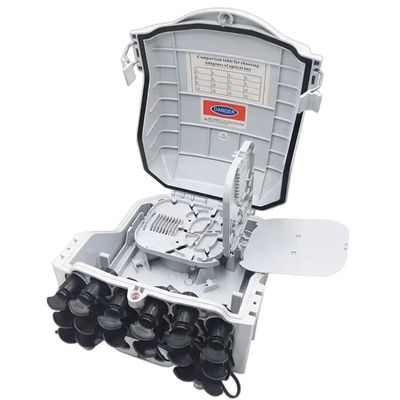

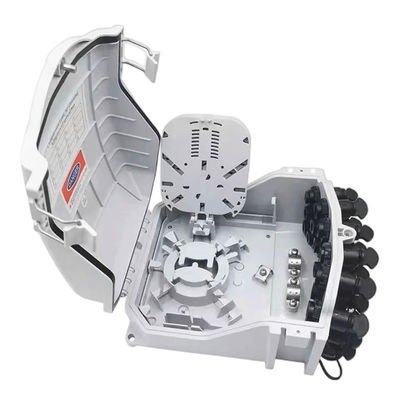

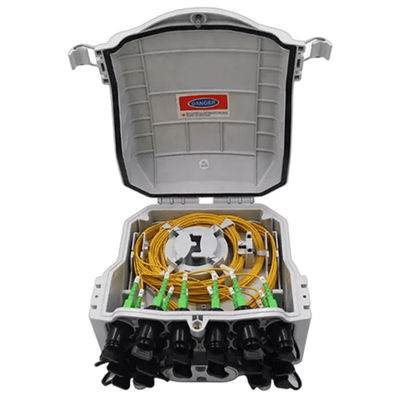

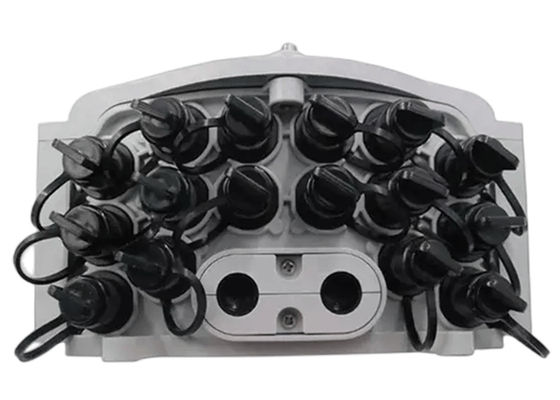

جزئیات تصویر
