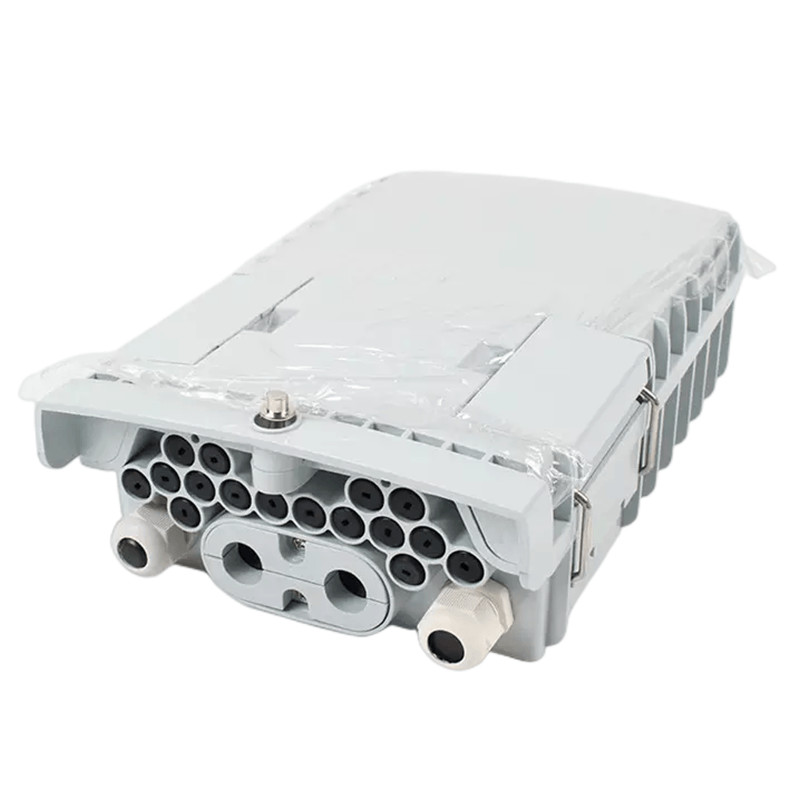

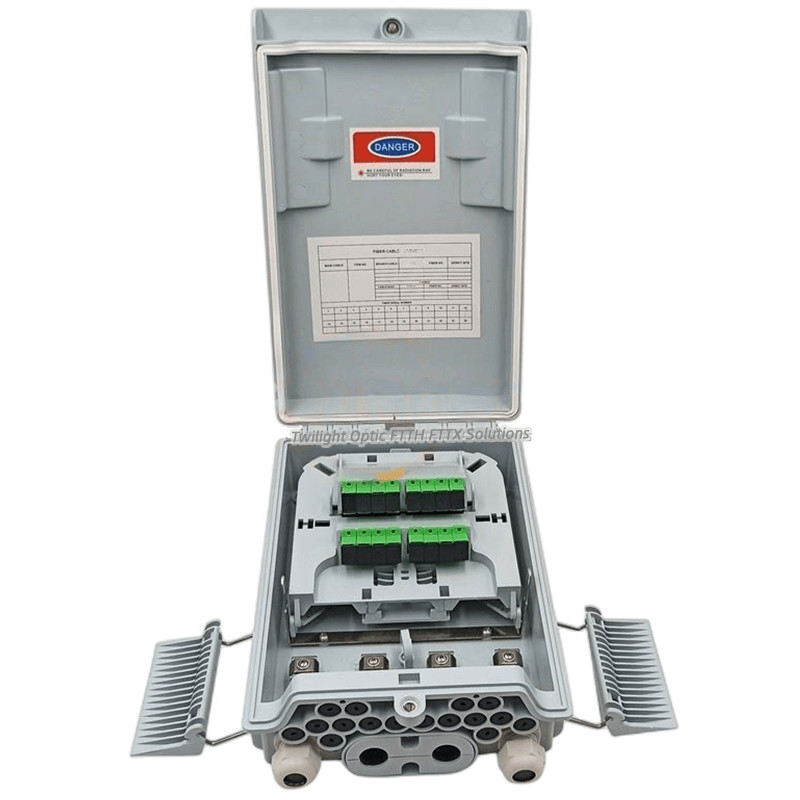

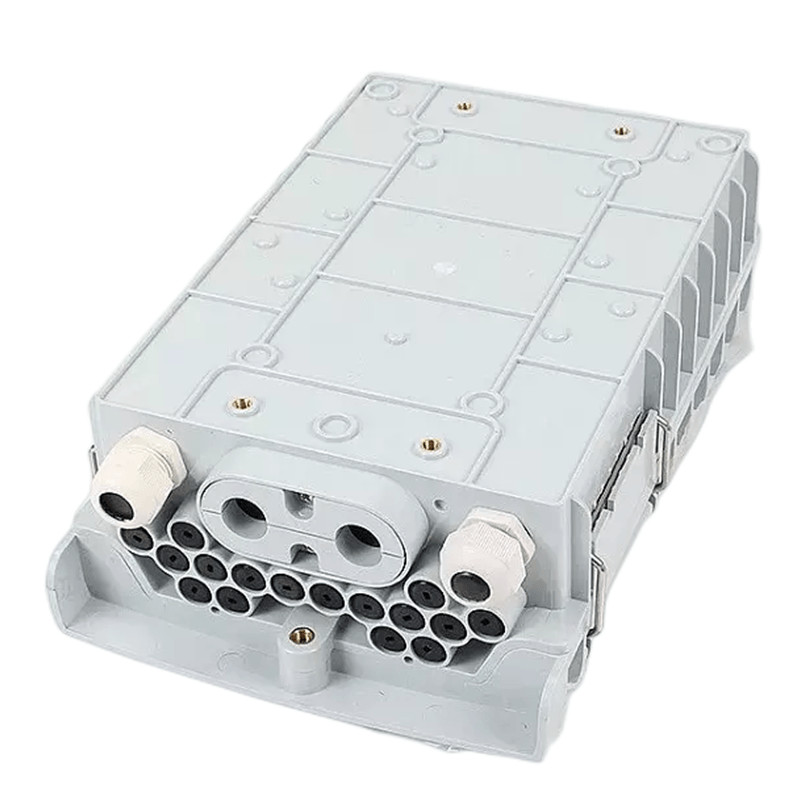

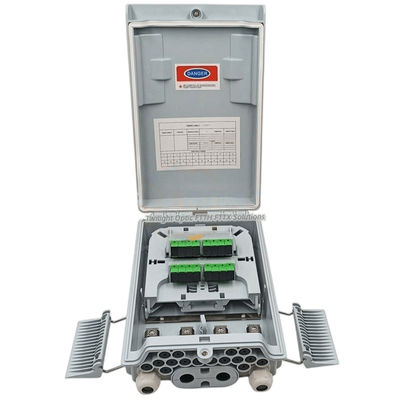

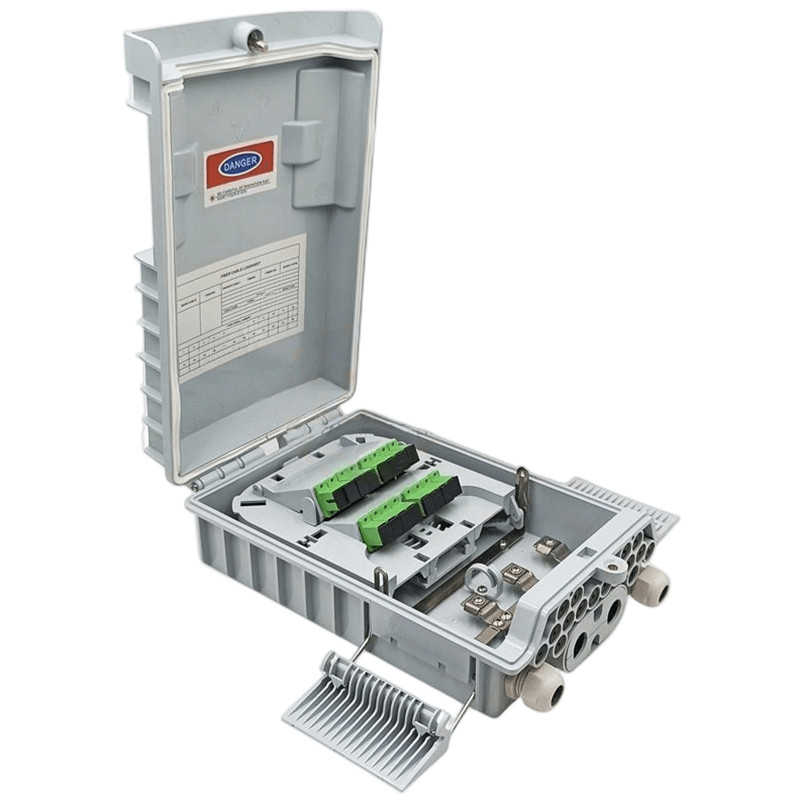

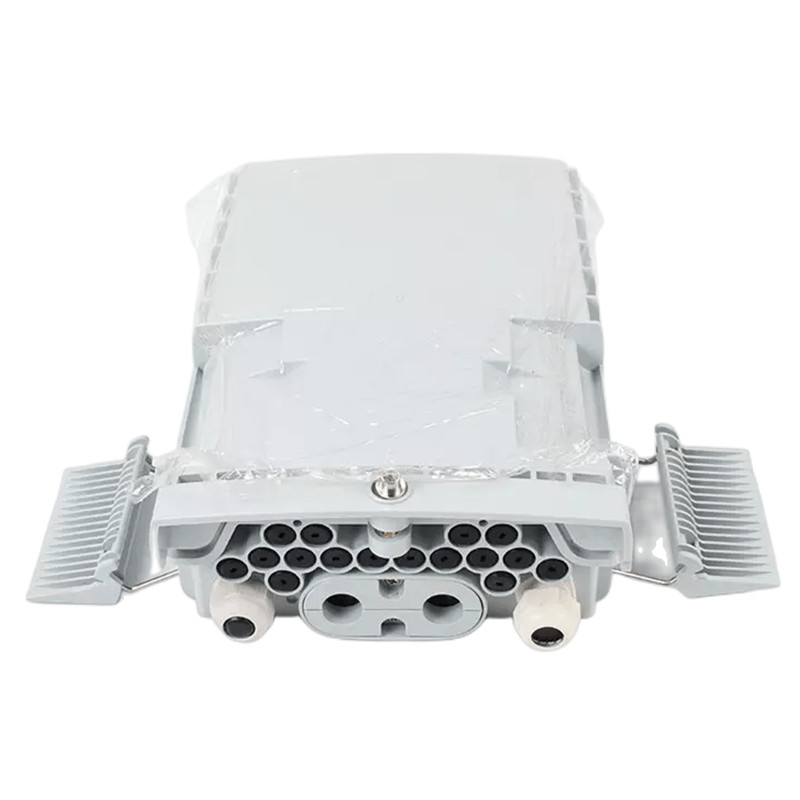

16 هسته 1*16/1*8 PLC جعبه شکاف فیبر نوری SC/LC/ST/FC IP68 SM/MM خاکستری روشن
شرح
TW-FATM-0416Sبه عنوان نقطه پایانی برای کابل فیدر برای اتصال با کابل دراپ در سیستم شبکه ارتباطی FTTx استفاده می شود.اتصال، تقسیم و توزیع فیبر را می توان در این جعبه انجام داد و در عین حال حفاظت و مدیریت محکمی را برای ساختمان شبکه FTTx فراهم می کند.این یکی از جعبه های اتصال فیبر نوری Multicore، مدل جدید مناسب برای بسیاری از موقعیت ها و روش های نصب چندگانه است.این ترمینال های سیم کشی کابل فیبر نوری است که در قسمت بیرونی ساختمان نصب شده است، جعبه ضد آب و هوا.این نقطه مرزی در طول محلول های فیبر نوری است.
|
نام |
جعبه توزیع 1*16/1*8 LGX PLC 16Core Splitter Box |
|
استفاده کنید |
راه حل های FTTx |
|
آداپتور مناسب |
SC/LC/ST/FC |
|
نوع کابل |
SM/MM (OM1، OM2، OM3، OM4) |
|
رنگ |
خاکستری روشن |
|
مواد |
PC+ABS |
|
بعد، ابعاد، اندازه |
274*175*82میلی متر |
|
سطح ضد آب |
IP68 |
|
نوع برنامه |
داخلی خارجی |
|
نوع نصب |
نصب روی دیوار/نصب پایه |
ویژگی
► کل ساختار محصور شده.
►مواد: PC + ABS، ضد مرطوب، ضد آب، ضد گرد و غبار، ضد پیری، سطح حفاظت تا IP65.
►بستن برای کابل فیدر و کابل قطره، اتصال فیبر، تثبیت، ذخیره سازی، توزیع و غیره همه در یک.
►کابل، پیگتیل ها، پچ کوردها در مسیر خود بدون ایجاد مزاحمت برای یکدیگر حرکت می کنند، نصب آداپتور SC نوع کاست، تعمیر و نگهداری آسان.
►پانل توزیع را می توان بالا برد، کابل فیدر را می توان با پورت بیان قرار داد، برای نگهداری و نصب آسان است.
►کابینت را می توان به صورت دیواری یا پایه دار نصب کرد که هم برای مصارف داخلی و هم در فضای باز مناسب است.
مشخصات
1. الزامات زیست محیطی
| دمای کاری |
-40℃ ~ +60℃ |
|
رطوبت نسبی |
≤ 85٪ (+30 ℃) |
|
فشار جو |
70 کیلو پاسکال ~ 106 کیلو پاسکال |
2. برگه اطلاعات فنی اصلی
|
از دست دادن درج |
≤ 0.2dB |
|
ضرر برگشت UPC |
≥ 50dB |
|
ضرر برگشت APC |
≥ 60dB |
|
عمر درج و استخراج |
1000 بار |
3. برگه اطلاعات فنی ضد رعد و برق
دستگاه زمین با کابینت ایزوله شده است، مقاومت جداسازی کمتر از 2 برابر است104MΩ/500V (DC)؛
IR≥2x104MΩ/500 ولت
ولتاژ مقاومت بین دستگاه اتصال زمین و کابینت کمتر از 3000 ولت (DC) در دقیقه، بدون سوراخ، بدون فلاش اور نیست.
U≥3000V
پیکربندی
|
مدل |
TW-FATM-0416S |
|
اندازه (تصویر 1) AxBxC (میلی متر) |
274*175*82 |
|
حداکثر ظرفیت |
استقسیم کردن 16 |
| اتصال 16 | |
| PLC 1*16 (2 عدد 1*8) | |
|
اندازه نصب (تصویر 2)DxE (میلی متر) |
140*80*184.5 |
|
وزن |
1.5 کیلوگرم |
|
رنگ |
خاکستری روشن |
عکس 1 عکس 2

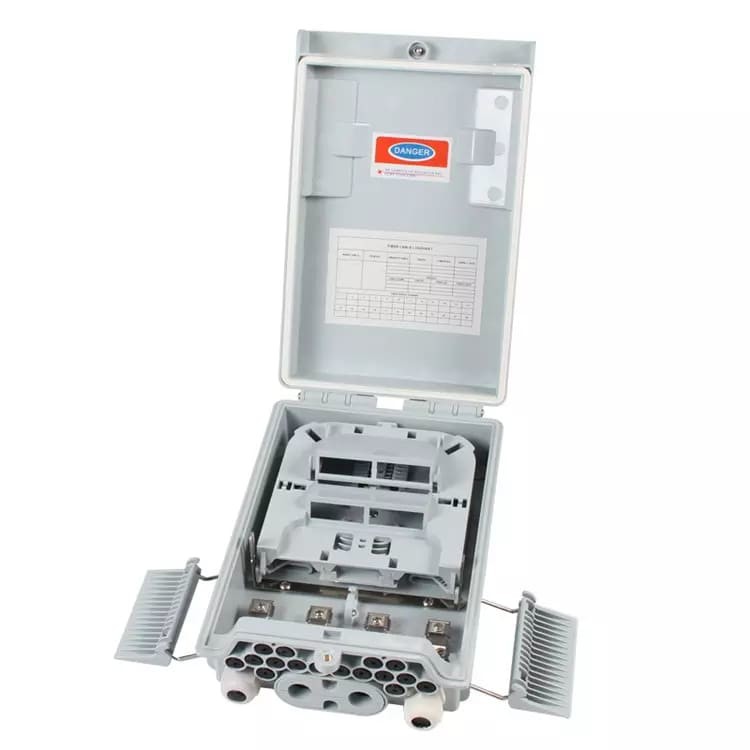

محصول داخل ساختار و راه های کابل
1. درب 16W;10. فلیپ پلیت نوع FDB0212E C;
2. پایه 16W;11. فلیپ پلیت نوع FB0212E B;
3. پیچ اتصال. 12. FDB0212E فلیپ پلیت نوع;
4. مهر و موم لاستیکی;13. براکت را برگردانید.
5. پیچ قفل شده.14. فیبر فیبر FDB026H;
6. گیره درب 8B/12D;15. براکت ارت FDB0212E;
7. براکت اتصال گیره درب 8B/12D;16. مسدود کننده ضد آب PG13.5;
8. حلقه حلقه;17. تشک خروجی کابل FDB0216W;
9. براکت ثابت فلپ.18. نوع E link-2;
19. نوع E پیوند -1؛ راه های کابل
Instتخصیص
►نصب دیواری
4 سوراخ بر روی دیوار بر اساس اندازه جدول 1 دریل کنید، پیچ انبساط را Φ7.5*40 قرار دهید، جعبه را متناسب با سوراخ ها قرار دهید و برای بستن از پیچ استفاده کنید.(تصویر 3)
►نصب روی میله
1 مجموعه از حلقه آسان قطب را به قطب مخابرات ثابت کنید.(تصویر 4)
عکس 3 عکس 4
تجهیزات جانبی
1. دستورالعمل *1
2. کلید *1
3. حلقه ساده *2، ورق پشتی *2 (اختیاری).
4. کیف لوازم جانبی *1
کاربرد
در سیستم های فیبر به محل، سیگنال با استفاده از فناوری های فیبر نوری به محل مشتری منتقل می شود.یک ترمینال شبکه نوری (ONT) برای پایان دادن به خط فیبر نوری، مولتیپلکس کردن سیگنال به اجزای سازنده آن (تلفن صوتی، تلویزیون و دسترسی به اینترنت) و تامین برق برای تلفن های مشتریان استفاده می شود.
جزئیات تصویر

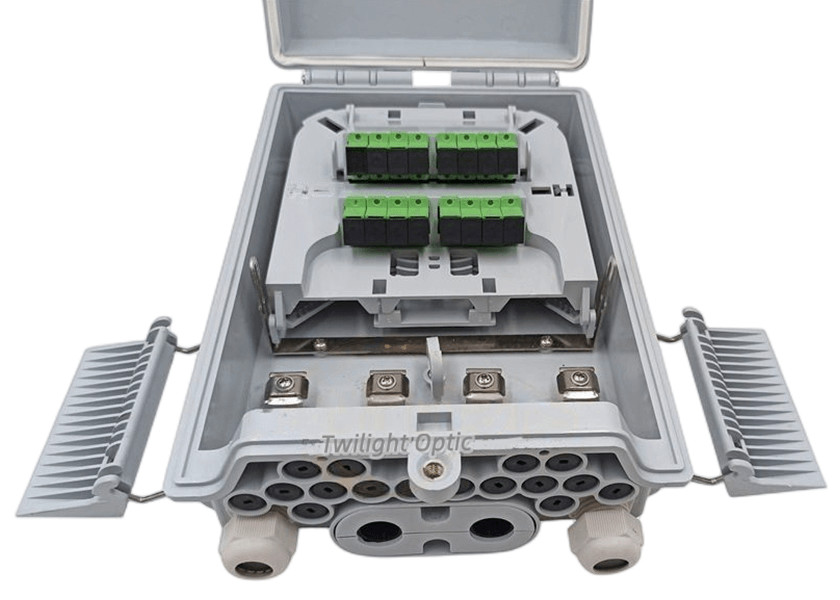

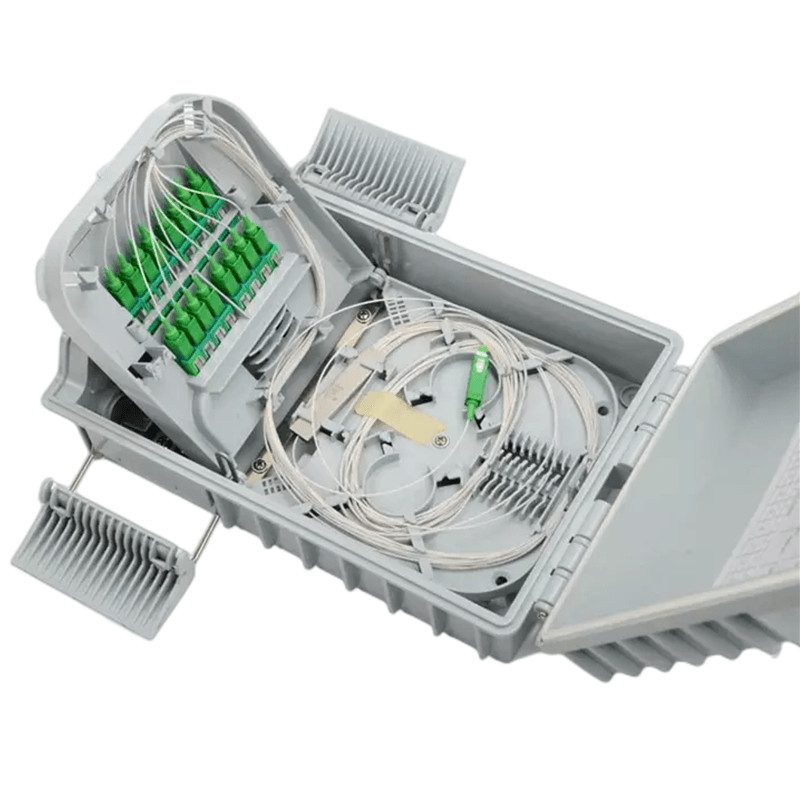

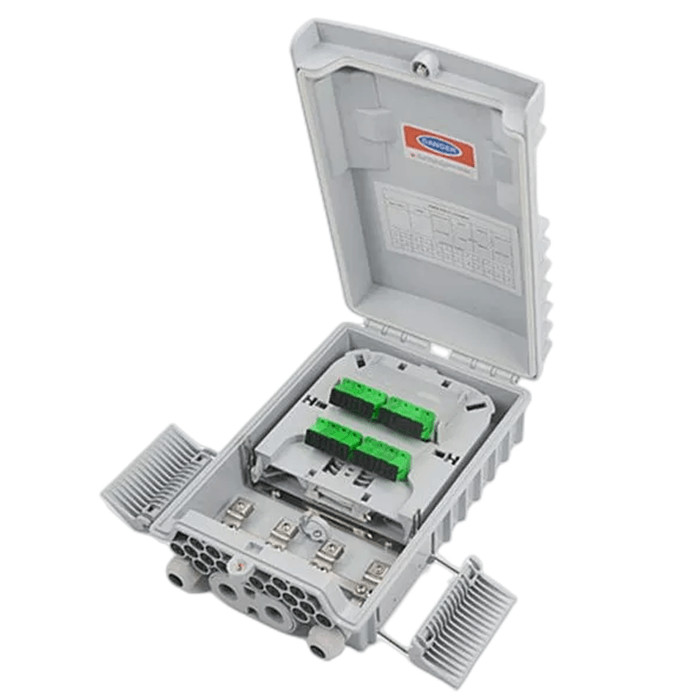

►می تواند با آداپتورهای 16ocs و پیگتیل رفع شود
►همچنین می تواند با 2pc 1*8 یا 1*16 PLC نوع جعبه LGX تعمیر شود
