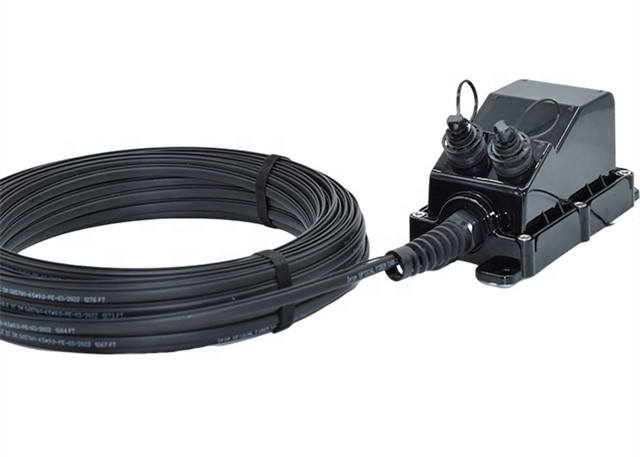

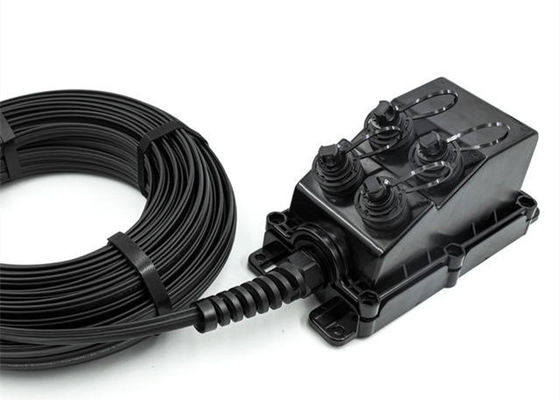

جعبه محفظه پایانه خدمات چند پورت فیبر نوری فیبر MST با کابل های دراپ SST سازگار با OptiTap

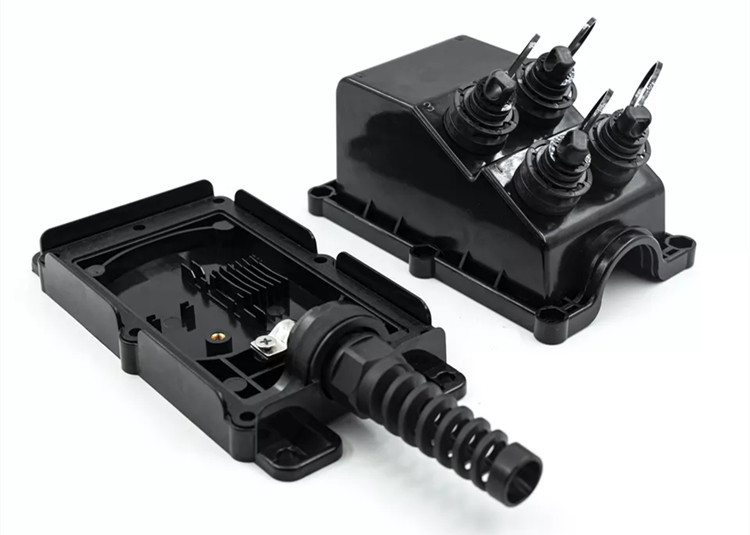

بسته شدن FastConnect جعبه پایانه خدمات چندپورتی (MST) برای نقاط دسترسی شبکه FTTx-ODN استفاده می شود.این محصول با تمام کابل های ورودی و خروجی از قبل متصل شده است و نیازی به باز شدن بسته شدن و اتصال فیبر ندارد.همه پورت ها مجهز به آداپتورهای سخت شده هستند.اپراتورها نیازی به اتصال فیبرها یا باز کردن جعبه ها در طول استقرار ODN ندارند، که کارایی ارائه خدمات را بهبود می بخشد.جعبه MST یک راه حل اقتصادی جدید توزیع شده با فیبر برای استفاده در فضای باز است.مقایسه محصولات سنتی جعبه MST کارکرد آسان است و سازگاری بالایی دارد.هزینه کل عملیات (TCO) را 15-30٪ کاهش می دهد.
بر اساس شرایط مختلف می توان از آن برای نصب دیواری، نصب هوایی یا نصب میله نگهدارنده استفاده کرد.جعبه MST نه تنها در زمینه FTTH استفاده می شود، بلکه در FTTA یا سایر محیط های خشن نیز استفاده می شود.
امکانات:
سازگاری بالا: می توان ODVA، Hconn، Mini SC، PLC، MPO یا آداپتور برق را مونتاژ کرد.
مونتاژ کارخانه مهر و موم شده یا مزرعه.
به اندازه کافی قوی: تحت نیروی کشش 1200 نیوتن کار طولانی مدت.

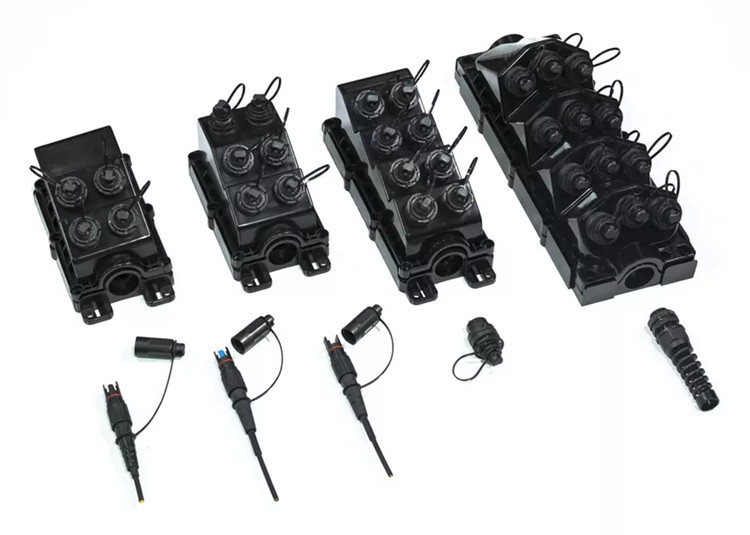

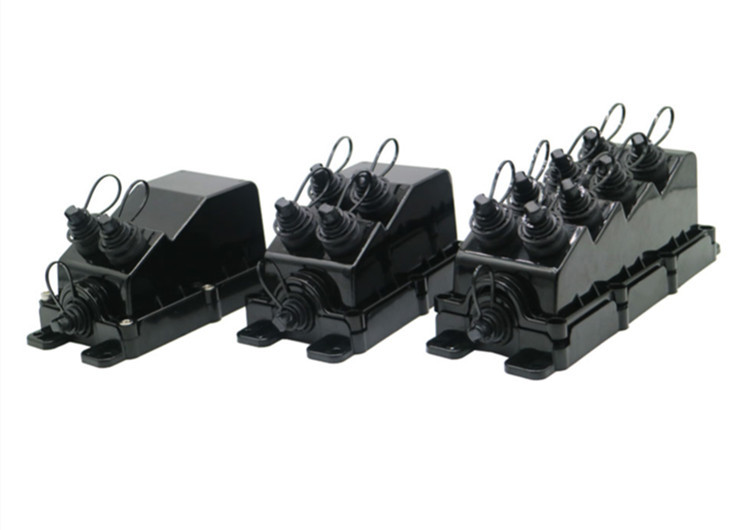

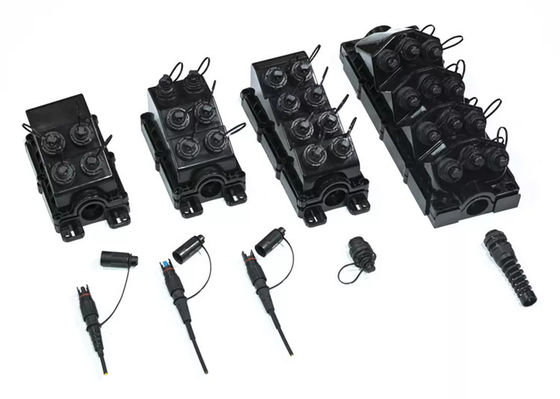

از 2 تا 12 پورت برای اتصالات خشن تک یا چند فیبر.
با PLC یا آستین اسپلایس برای تقسیم فیبر موجود است.
استاندارد IP67 ضد آب
نصب روی دیوار، نصب هوایی یا نصب میله نگهدارنده.
کاهش سطح زاویه و ارتفاع اطمینان حاصل کنید که هیچ کانکتوری در هنگام کار تداخل نداشته باشد.
مقرون به صرفه: 40٪ در زمان کار صرفه جویی کنید.
مطابق با استاندارد IEC 61753-1.
مشخصات فنی:
| ابعاد (LxWxH) | 210x105x93(4 هسته ای) |
| حفاظت از ورود | IP68 |
| دمای کاری | -40 تا 85 درجه سانتیگراد |
| عضو استحکام کابل | زرهی یا غیر زرهی |
| نوع کابل | هیبرید یا غیر هیبرید |
| کابل گرد OD | 5.0 میلی متر تا 14.0 میلی متر |
| ابعاد کابل تخت | 4.6x8.9 میلی متر |
| جنس ژاکت کابل | LSZH، PE یا TPU |
| شعاع خمشی | 20D |
| مقاومت در برابر له شدن کابل | 200N/cm دراز مدت |
| استحکام کششی | 1200N بلند مدت |
| مقاومت در برابر اشعه ماوراء بنفش | ISO 4892-3 |
| رتبه بندی حفاظت در برابر آتش | UL94-V0 |
| تعداد PLC | 1 ~ 2 عدد |
| تعداد آستین های محافظ فیوژن | 1 تا 24 عدد |
| نصب و راه اندازی | دیوار / قطب / هوایی نصب شده است |
برنامه های کاربردی:
فیلد FTTH
راه حل سنتی از ONU یا FDH (واحد شبکه نوری / مرکز توزیع فیبر)، زمانی که کابل نوری تنه به خارج از عمارت ها و ویلاها می رسد، استفاده می کند.محفظه FTTX می تواند جایگزین ONU یا FDH شود زیرا دارای عملکرد توزیع فیبر است.در داخل، می توان آن را 2-4 عدد 1 * 8 یا 1 * 16 PLC ثابت کرد و می توان آن را 24 عدد آستین محافظ اتصال فیبر قرار داد.پس از جفت شدن با کانکتور ضد آب از پیش مونتاژ شده 1-48F IP67، FTTX Enclosure می تواند هر عمارت و ویلا یا سیلوهای ولتاژ پایین را مستقیماً متصل کند.می توان آن را در خارج از عمارت ها و ویلاها و یا نصب میله نگه داشت.FTTX Enclosure می تواند از دست دادن سیگنال را از طریق گره اتصال کمتر کاهش دهد.در محفظه FTTX از پیش مونتاژ شده در کارخانه، به دلیل عدم عملیات اتصال فیبر، نیازی به اپراتور با مهارت بالا نیست.راندمان نصب را می توان تا 40٪ افزایش داد.
زمینه FTTA
به طور سنتی، واحد رادیویی از راه دور (RRU) و واحد باند پایه ساختمان (BBU) که توسط کابل فیبر نوری متصل می شوند، فناوری شبکه ستاره را تشکیل می دهند.هر RRU به یک کابل دوبلکس در فضای باز به BBU نیاز دارد.نصب به زمان بیشتری نیاز دارد و هزینه آن بالا خواهد بود. FTTX Enclosure به عنوان یک جعبه تجمع/دمارک کار می کند، RRU و BBU را به هم پیوند می دهد.از BBU تا FTTX Enclosure، فقط به یک کابل هیبریدی چند فیبر نیاز دارید.سپس FTTX Enclosure فیبرها را از طریق مجموعه کابل های ضدآب از پیش مونتاژ شده IP67 به هر RRU تقسیم می کند.RRU می تواند برق را از طریق کانکتور برق مونتاژ شده در FTTX Enclosure دریافت کند. این می تواند از تکرار بی مورد جلوگیری کند.
